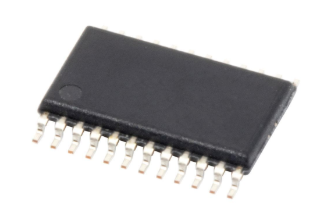

LTC3862EFE-2#TRPBF开关稳压器的规格参数、特性应用及引脚图

2024/12/12 14:14:36

浏览次数: 2

LTC3862-2是一款两相恒定频率、电流模式升压和SEPIC控制器电子元器件，可驱动N通道功率MOSFET。两相操作降低了系统滤波电容和电感要求。

工作频率可在75kHz至500kHz范围内使用一个外部电阻设置，并且可以利用内部PLL与外部时钟同步。使用SYNC输入、CLKOUT输出和PHASEMODE控制引脚可实现多相操作，从而提供2相、3相、4相、6相或12相操作。

其他特性包括具有栅极驱动器欠压锁定保护功能的内部10V LDO、具有可编程迟滞的精密RUN引脚阈值、软启动以及可编程前沿消隐和最大占空比。

规格参数

安装风格:SMD/SMT

输出电压:10 V

输出电流:20 mA

输出端数量:1 Output

输入电压 - 最小值:5.5 V

输入电压 - 最大值:36 V

开关频率:300 kHz

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:LTC3862-2

封装:Reel

商标:Analog Devices

开发套件:DC1891A, DC2006A-A, DC2006A-B

输入电压:5.5 V to 36 V

负载调节:- 2 %

工作电源电流:1.8 mA

特性

• 宽 VIN 范围：5.5V 至 36V 工作

• 两相操作减小了输入和输出电容

• 固定频率、峰值电流模式控制

• 内部 10V LDO 稳压器

• 较低的 UVLO 门限允许使用额定在 6V VGS 的 MOSFET

• 可调斜率补偿增益

• 可调最大占空比 (高达 96%)

• 可调前沿消隐

• ±1% 内部电压基准

• 可利用一个外部电阻器来设置工作频率 (75kHz 至 500kHz)

• 可锁相固定频率：50kHz 至 650kHz

• 用于 2、3、4、6 或 12 相操作的 SYNC 输入和 CLKOUT (可利用 PHASEMODE 引脚来设置)

• 24 引脚窄体 SSOP 封装

• 具 0.65mm 引脚间距的 5mm x 5mm QFN 封装

• 24 引脚耐热性能增强型 TSSOP 封装

应用

• 汽车、电信和工业电源

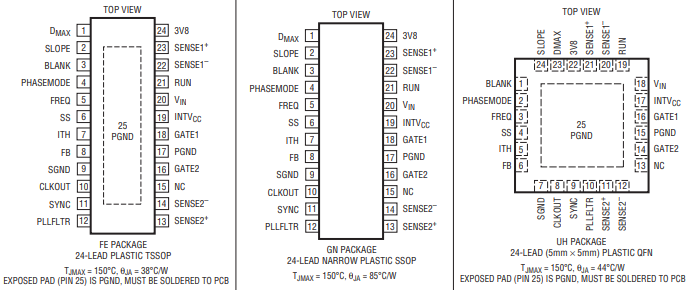

引脚配置
