ADF4360-4BCPZ压控振荡器的规格参数、特性应用及引脚图

2024/12/12 14:23:21

浏览次数: 3

ADF4360-4是一款完全集成式整数N分频频率合成器和电压控制振荡器（VCO）电子元器件。设计的中心频率为1600 MHz。此外，该器件还提供2分频选项，用户可以利用它获得725 MHz至875 MHz的RF输出。

所有片内寄存器均通过简单的3线式接口进行控制。该器件采用3.0 V至3.6 V电源供电，不用时可以关断。

规格参数

电路数量:1 Circuit

最大输入频率:1.75 GHz

最小输入频率:1.45 GHz

输出频率范围:1.45 GHz to 1.75 GHz

电源电压-最大:3.6 V

电源电压-最小:3 V

最小工作温度:- 40 C

最大工作温度:+ 85 C

安装风格:SMD/SMT

封装:Tray

商标:Analog Devices

开发套件:EV-ADF4360-4EB1Z

高度:0.83 mm

长度:4 mm

工作电源电流:50 mA

工作电源电压:3.3 V

宽度:4 mm

单位重量:417 mg

点击购买：ADF4360-4BCPZ

特性

• 输出频率范围：1450 MHz至1750 MHz

• 2分频输出

• 电源电压范围：3.0 V至3.6 V

• 1.8 V逻辑兼容

• 整数N分频频率合成器

• 可编程双模预分频器：8/9、16/17、32/33

• 可编程输出功率水平

• 三线式串行接口

• 模拟和数字锁定检测

• 硬件和软件省电模式

应用

• 无线手机（DECT、GSM、PCS、DCS、WCDMA）

• 测试设备

• 无线局域网(LAN)

• 有线电视设备

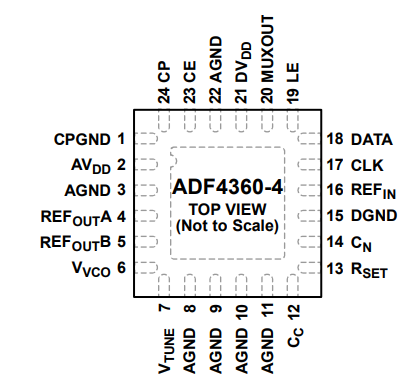

引脚图
