AD7890是一款8通道、12位数据采集系统，内置一个输入多路复用器、一个片内采样保持放大器、一个12位高速ADC、一个2.5 V基准电压源和一个高速串行接口，采用5 V单电源供电，可接受的模拟输入范围为± 10 V （AD7890-10）、0 V至4.096 V （AD7890-4）和0 V至2.5 V （AD7890-2）。
该器件的多路复用器可独立访问，这样在必要时，用户可在多路复用器和ADC之间插入抗混叠滤波器或进行信号调理，即所有8个通道可以共用一个抗混叠滤波器。通过连接一个外部电容，用户可以调整指定的多路复用器建立时间，以便包括滤波器或信号调理电路中的所有外部延迟。
AD7890通过一个高速双向串行接口端口输出数据。该器件内置一个片内控制寄存器，用户可以通过串行端口控制通道选择、转换启动和省电模式。多功能、高速逻辑可确保该器件与微控制器和数字信号处理器上的串行端口实现轻松接口。
除线性度、满量程和失调误差等传统直流精度规格外，AD7890的动态性能参数也做了详细规定，包括谐波失真和信噪比。
该电子元器件器件在正常模式下的功耗很低，典型值为30 mW。如果不需要执行转换，可将其置于待机（省电）模式。AD7890采用ADI公司的线性兼容CMOS （LC 2MOS）工艺制造，这是一种将精密的双极性电路与低功耗CMOS逻辑结合在一起的混合工艺技术。该器件提供两种封装：24引脚、0.3英寸宽、塑料或陶瓷双列直插式封装和24引脚小形集成封装（SOIC_W）。
规格参数
分辨率:12 bit
通道数量:8 Channel
电源电压-最小:5 V
电源电压-最大:5 V
最小工作温度:- 40 C
最大工作温度:+ 85 C
模拟电源电压:5 V
数字电源电压:5 V
DNL - 微分非线性:+/- 1 LSB
增益误差:+/- 2.5 LSB
高度:2.35 mm
INL - 积分非线性:+/- 1 LSB
输入类型:Single-Ended
输入电压:2.5 V
接口类型:Serial
长度:15.6 mm
湿度敏感性:Yes
ADC 输入端数量:8 Input
转换器数量:1 Converter
输出类型:CMOS/TTL
Pd-功率耗散:50 mW
采样比:117 kS/s
SNR – 信噪比:70 dB
宽度:7.6 mm
单位重量:1.098 g
特性
• 快速12位ADC，转换时间为5.9 微秒
• 8个单端模拟输入通道
• 输入范围选择：
± 10 V（AD7890-10）
0 V至4.096 V（AD7890-4）
0 V至2.5 V（AD7890-2）
• 可以分别独立访问多路复用器和ADC

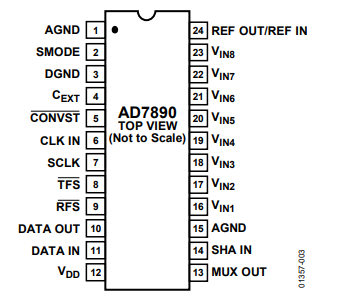

引脚配置
