AD8056(双路)电压反馈型放大器电子元器件不仅能提供电流反馈型放大器通常具有的带宽和压摆率，而且易于使用、成本低廉。
尽管电子元器件AD8056成本很低，但仍能提供出色的整体性能。对于视频应用，它驱动150 Ω负载的差分增益和相位误差分别为0.01%和0.02°，驱动四个视频负载(37.50 Ω)时，差分增益和相位误差分别为0.02%和0.1°。
该器件的0.1 dB增益平坦度为40 MHz，宽带宽达300 MHz，压摆率为1400 V/µs，建立时间20 ns，因此适合各种高速应用。
AD8056仅需5 mA(每个放大器典型值)的电源电流，采用±5 V双电源或+12 V单电源供电，负载电流可达60 mA以上。它提供8引脚小型PDIP、8引脚SOIC和8引脚MSOP三种封装。这些特性均非常适合对尺寸和功耗有严格要求的便携式和电池供电应用。
规格参数
通道数量:2 Channel
GBP-增益带宽产品:300 MHz
SR - 转换速率 :1.4 kV/us
电压增益 dB:71 dB
CMRR - 共模抑制比:82 dB
每个通道的输出电流:60 mA
Ib - 输入偏流:1.2 uA
Vos - 输入偏置电压 :3 mV
电源电压-最大:12 V
电源电压-最小:8 V
工作电源电流:12 mA
最小工作温度:- 40 C
最大工作温度:+ 125 C
高度:5.33 mm
长度:9.27 mm
最大双重电源电压:+/- 6 V
最小双重电源电压:+/- 4 V
工作电源电压:8 V to 12 V
PSRR - 电源抑制比:72 dB
稳定时间:20 ns
宽度:6.35 mm
单位重量:1 g
特性
• 低成本
• 易于使用的电压反馈型架构
• 高速
-3 dB带宽：300 MHz (G = +1)
压摆率：1400 V/µs
0.1%建立时间：20 ns
低失真：-72 dBc (10 MHz)
低噪声：6 nV/√Hz
低直流误差：VOS最大为5mV，输入偏置电流最大为1.2 µA
• 小型封装
• 高输出驱动电流：60 mA以上
• 出色的视频特性
(RL = 150 Ω, G = +2)
0.1 dB增益平坦度：40 MHz
差分增益误差：0.01%
差分相位误差：0.02°
• 驱动4个视频负载(37.5 Ω)的差分增益和差分相位误差分别为0.02%和0.1°
• 低功耗，±5 V电源，每个放大器的典型电源电流为5 mA
应用
影像学
光电二极管前置放大器
视频线路驱动器
差动线路驱动器
视频切换器
特殊效果
A-to-D驱动程序
有源滤波器

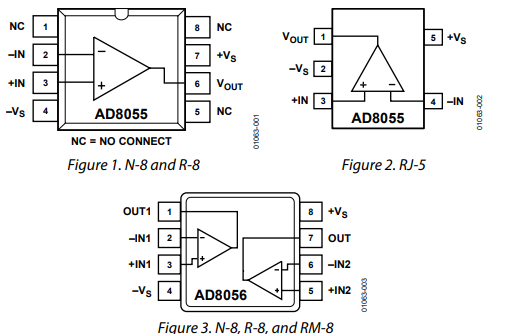

引脚图
