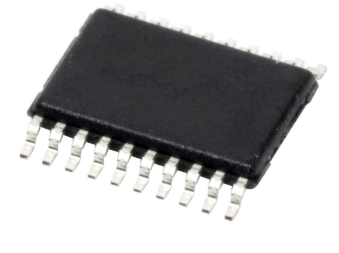

AD73271是一款8通道、12位（带符号位）逐次逼近型ADC电子元器件，采用iCMOS（工业CMOS）工艺设计。iCMOS是一种将高压硅与亚微米CMOS及互补双极性技术相结合的工艺。通过这种工艺，可开发在33V高压下工作的高性能模拟IC，其体积性能比是以往的高压器件所无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS组件不但可以输入双极性信号，同时还能提升性能，大幅降低功耗并减小封装尺寸。
AD7327可输入真双极性模拟信号，它有四种软件可选输入范围：±10 V、±5 V、±2.5 V和0至10 V。每个模拟输入通道支持独立编程，可设为四个输入范围之一。AD7327中的模拟输入通道可通过编程设为单端、真差分或伪差分三种模式。
该ADC内置一个2.5 V的基准电压，也可采用外部基准。如果在REFIN/OUT引脚上施加3V基准电压，AD7327则可接受± 12V真双极性模拟输入。对于± 12V输入范围，需采用最低±12V的VDD和VSS电源。
规格参数
分辨率:12 bit
通道数量:8 Channel
采样比:500 kS/s
模拟电源电压:2.7 V to 5.25 V
数字电源电压:2.7 V to 5.25 V
SNR – 信噪比:76 dB
最小工作温度:- 40 C
最大工作温度:+ 85 C
DNL - 微分非线性:- 0.9 LSB/1.2 LSB
增益误差:+/- 7 LSB
高度:1.05 mm
INL - 积分非线性:+/- 1.1 LSB
输入电压:10 V, +/- 2.5 V/+/- 5 V/+/- 10 V
长度:6.5 mm
ADC 输入端数量:8 Input, 4 Input/7 Input, 4 Input
转换器数量:1 Converter
工作电源电压:5 V, 15 V
Pd-功率耗散:17 mW
电源电压-最大:5 V, 15 V
电源电压-最小:5 V, 15 V
宽度:4.4 mm
单位重量:191 mg
点击购买：AD7327BRUZ
特性
• 12位（带符号位）SAR ADC
• 真双极性输入范围
• 可通过软件选择输入范围
• ±10 V、±5 V、±2.5 V、0 V至+10 V
• 吞吐速率：500 ksps
• 8个带通道序列器的模拟输入通道
• 支持单端、真差分和伪差分模拟输入

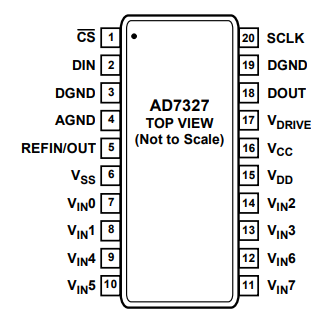

引脚图
