ADEX-10L+双平衡混频器的规格参数、特性应用及尺寸图

2024/12/13 14:15:40

浏览次数: 34

ADEX-10L+是Mini-Circuits的一款双平衡混频器电子元器件，其工作频率最小10MHz，最大1000MHz，最大8.8dB转换损耗，符合ROHS标准，外壳CD542，6针。

规格参数

射频:10 MHz to 1 GHz

转换损失——最大:8.8 dB

LO频率:10 MHz to 1 GHz

中频:DC to 800 MHz

最大工作温度:+ 85 C

最小工作温度:- 40 C

安装风格:SMD/SMT

封装 / 箱体:7.87 mm x 5.59 mm x 2.84 mm

OIP3 - 三阶截点:16 dBm

单位重量:572.200 mg

点击购买：ADEX-10L+

特性

•出色的L-R隔离，典型值为60 dB。

•转换损耗低，典型值为7.2 dB。

•典型平坦转换损耗±0.2 dB

•电压驻波比良好，典型值为1.5:1

•性能良好，可达1500 MHz

•可水洗

应用

•蜂窝

•PCN

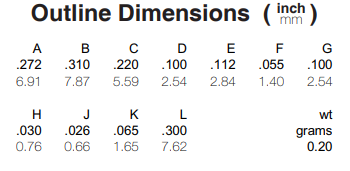

尺寸图
