ADTL1-12+射频变压器的规格参数、特性应用及尺寸图

2024/12/13 14:21:01

浏览次数: 54

ADTL1-12+是Mini-Circuits的一款射频变压器芯片，其工作频率最小20MHz，最大1200MHz，1:1，符合ROHS标准。

规格参数

端接类型:SMD/SMT

频率范围:20 MHz to 1.2 GHz

初级线圈阻抗:50 Ohms

次级线圈阻抗:50 Ohms

最小工作温度:- 20 C

最大工作温度:+ 85 C

长度:7.87 mm

宽度:5.59 mm

高度:2.84 mm

最大直流电流:30 mA

功率额定值:2 W

单位重量:1.230 g

点击购买：ADTL1-12+

特性

•宽带，20至1200 MHz

•平衡传输线

•振幅不平衡度极佳，典型值为0.3 dB，相位不平衡度为3度。在1dB带宽内

•射频功率，2W

•可水洗

应用

•阻抗匹配

•平衡放大器

•平衡-不平衡转换器

•蜂窝

•甚高频

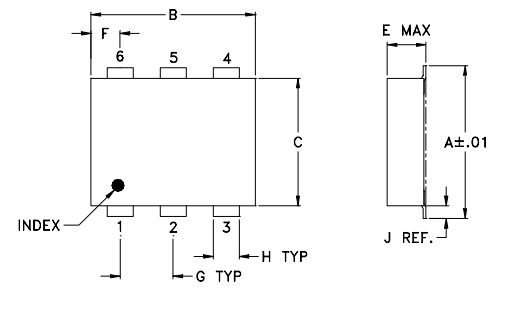

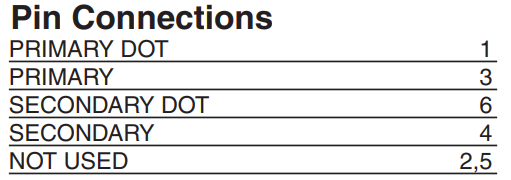

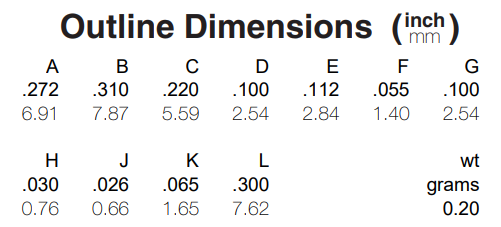

尺寸图
