TCD-20-4+定向耦合器的规格参数、特性应用及尺寸图

2024/12/13 14:26:20

浏览次数: 46

TCD-20-4+是Mini-Circuits的一款定向耦合器电子元器件，其工作频率最小5MHz，最大1000MHz，并且具备最大插入损耗1.1dB，符合ROHS标准，外壳DB714，6针。

规格参数

频率:5 MHz to 1 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:4.06 mm x 3.81 mm x 4.06 mm

最小工作温度:- 40 C

最大工作温度:+ 85 C

介入损耗:0.7 dB

点击购买：TCD-20-4+

特性

宽带，5至1000 MHz

干线损耗低，典型值为0.4 dB

可水洗

引线具有出色的可焊性

应用

VHF/UHF

通讯

蜂窝

信号处理

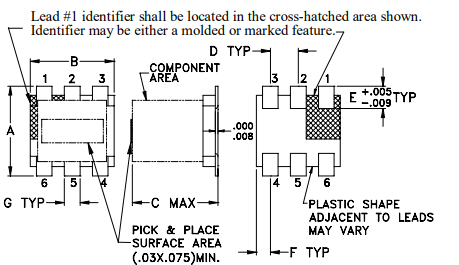

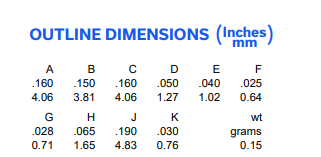

尺寸图
