BP2U+合路器的规格参数、特性应用及尺寸图

2024/12/16 14:22:17

浏览次数: 8

BP2U+是Mini-Circuits的一款合路器电子元器件，其工作频率最小2100MHz，最大2500MHz，并且具备最大插入损耗0.8dB，符合ROHS标准，外壳XX211，8针。

规格参数

频率:2.1 GHz to 2.5 GHz

带宽:400 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:5.33 mm x 4.14 mm x 1.96 mm

最小工作温度:- 40 C

最大工作温度:+ 85 C

介入损耗:0.5 dB

单位重量:50.585 g

点击购买：BP2U+

特性

•低插入损耗，典型值为0.5 dB。

•良好的隔离，典型值为30dB。

•出色的驻波比，典型值为1.10:1。

•出色的功率处理能力，1.5W

•低调

•可水洗

应用

蓝牙技术

IEEE 802.11b, g

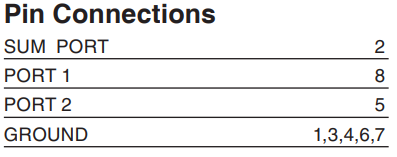

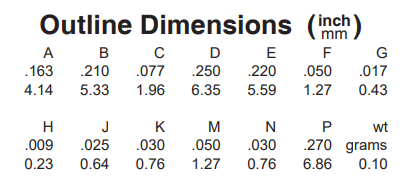

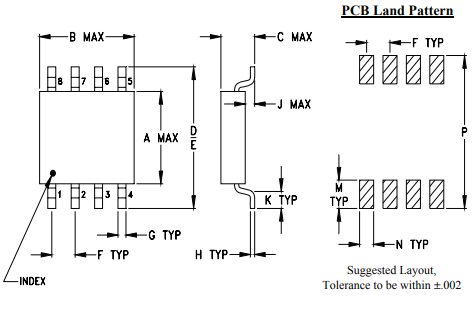

尺寸图
