LFCN-3000+陶瓷滤波器的规格参数、特性应用及尺寸图

2024/12/16 14:32:02

浏览次数: 37

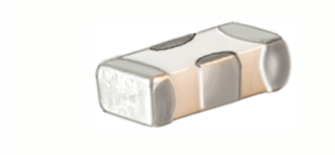

LFCN-3000+是Mini-Circuits的一款陶瓷LPF滤波器，最小7节，最大7节，其中心或截止频率（fo/fc）为3600MHz，符合ROHS标准，陶瓷，外壳FV1206，4针。

规格参数

频率:DC to 3000 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:1206 (3216 metric)

最小工作温度:- 55 C

最大工作温度:+ 100 C

介入损耗:1.2 dB

单位重量:16.862 g

点击购买：LFCN-3000+

特性

出色的功率处理能力，10W

尺寸小

7节

温度稳定

LTCC结构

应用

谐波抑制

VHF/UHF发射机/接收机

实验室使用

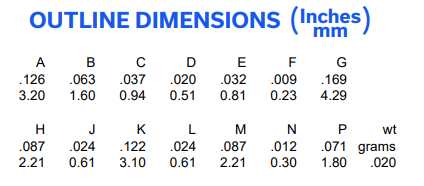

尺寸图
