GVA-84+宽带放大器的规格参数、特性应用及尺寸图

2024/12/17 13:30:45
浏览次数: 43

GVA-84+（符合RoHS标准）是一款提供高动态范围的宽带放大器电子元器件。铅饰面为SnAgNi。它具有可重复的性能，并封装在SOT-89封装中。它使用专利的瞬态保护达林顿配置，并使用InGaP HBT技术制造。

GVA-84+宽带放大器的规格参数、特性应用及尺寸图

规格参数

工作频率:0 Hz to 7 GHz

工作电源电压:5 V

工作电源电流:108 mA

增益:10.5 dB

NF—噪声系数:6.8 dB

P1dB - 压缩点:15.6 dBm

OIP3 - 三阶截点:32 dBm

最小工作温度:- 45 C

最大工作温度:+ 85 C

商标:Mini-Circuits

输入返回损失:11.9 dB

隔离分贝:26.5 dB

通道数量:1 Channel

Pd-功率耗散:1 W

单位重量:1 g

点击购买：GVA-84+

特性

高增益，典型值24dB。100 MHz

高POUT，典型值P1dB+20.5dBm。100 MHz

高IP3，典型值+37 dBm。100 MHz

坚固耐用的设计

固定+5V操作

无条件稳定

出色的ESD保护

应用

基站基础设施

便携式无线

有线电视和DBS

MMDS和无线局域网

LTE

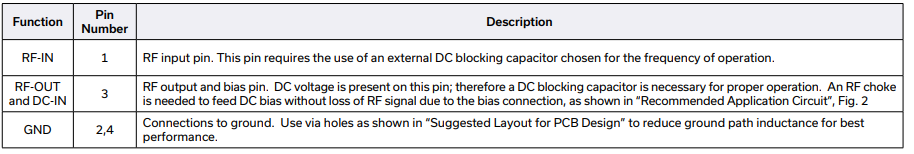

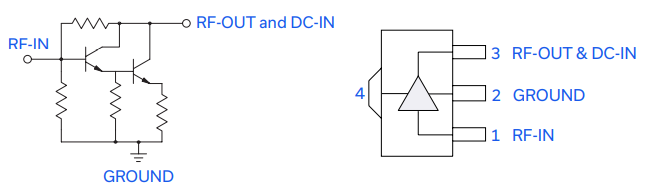

尺寸图

GVA-84+宽带放大器的规格参数、特性应用及尺寸图

GVA-84+宽带放大器的规格参数、特性应用及尺寸图
