什么是ADG2436多路复用器？有什么特性？

2024/12/17 13:51:09
浏览次数: 5

ADG2436是一个模拟多路复用器电子元器件，包含两个独立可选择的单极双掷（SPDT）开关。EN输入用于禁用所有开关。在多路复用应用中，两个开关都表现出先断后合的切换动作。

打开时，每个通道在两个方向上的导电性相同，每个开关的输入信号范围从VSS延伸到VDD-2 V。当开关禁用时，高达电源的信号电平被阻断。

数字输入与5V、3.3V和1.8V逻辑输入兼容，无需单独的数字逻辑电源。

在整个模拟输入范围内，导通电阻分布异常平坦，这确保了在切换音频信号时具有良好的线性和低失真。

什么是ADG2436多路复用器？有什么特性？

特性

低RON：0.5Ω

高达847mA的高连续电流

信号范围内的平坦RON：0.003Ω

1 kHz时的THD为-108 dB

改善导通电阻和导通电容之间的平衡

低RON（0.5Ω）和CON（100 pF）

1.8V、3.3V和5V逻辑兼容性

16导联，4毫米×4毫米LFCSP

与ADG1436兼容的引脚对引脚

完全指定为±15 V、+12 V、±5 V和+5 V/−12 V

使用不对称电源运行

VSS至VDD−2 V模拟信号范围

应用

自动测试设备

数据采集

仪器仪表

航空电子设备

音频和视频切换

通信系统

继电器更换

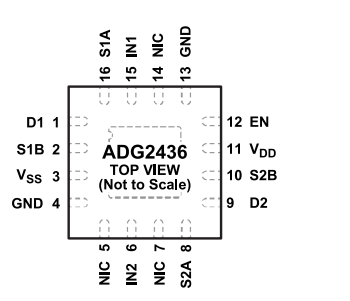

引脚图

什么是ADG2436多路复用器？有什么特性？
