什么是ADMT4000BRUZAB磁性传感器？有什么特性？

2024/12/17 13:55:05
浏览次数: 4

ADMT4000真通电多匝位置传感器是一种磁性匝数传感器电子元器件，即使在设备断电时也能记录磁性系统的转数。通电后，可以通过串行外围接口（SPI）询问设备以报告系统的绝对位置。ADI公司ADMT4000可对外部磁场进行高达46倍的计数，顺时针方向递增绝对位置。

什么是ADMT4000BRUZAB磁性传感器？有什么特性？

ADMT4000包括三个磁传感器：巨磁阻（GMR）匝数传感器（用于计算系统旋转次数）、GMR象限检测传感器和各向异性磁阻（AMR）角度传感器。AMR角度传感器与GMR象限检测传感器结合使用，可确定系统在360°内的绝对位置。将GMR转数传感器与AMR角度传感器输出相结合，使设备能够以高角度精度报告系统位置。

特性

多圈计数器的真正功率

46转磁传感器

>16k°数字输出

±0.25°精度

测量更新率100kSPS

16 mT至31 mT工作范围

内部温度传感器

IC电源，3.3V

SPI接口，1.7 V至5 V

结温范围：-40°C至+150°C

24针TSSOP

工业应用

应用程序

旋转计数检测和存储，无需

应用

非接触式绝对位置测量

无刷直流电机控制和定位

执行器控制和定位

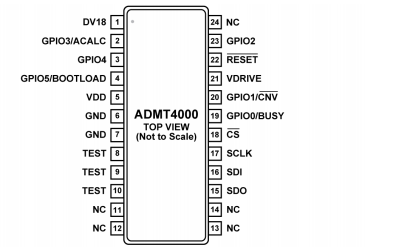

引脚图

什么是ADMT4000BRUZAB磁性传感器？有什么特性？
在线留言询价
