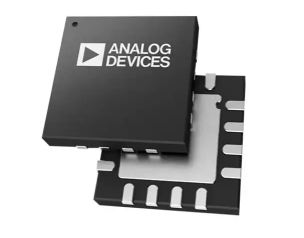

ADG6436BCPZ-REEL7模拟开关芯片的规格参数、特性应用及引脚图

2024/12/17 14:07:01

浏览次数: 5

ADG6436是一个模拟多路复用器，包含两个独立可选择的单极双掷（SPDT）开关电子元器件。EN输入用于禁用所有开关。在多路复用应用中，两个开关都表现出先断后合的切换动作。

打开时，每个通道在两个方向上的导电性相同，每个开关的输入信号范围从VSS延伸到VDD-2 V。当开关禁用时，高达电源的信号电平被阻断。

数字输入与5V、3.3V和1.8V逻辑输入兼容，无需单独的数字逻辑电源。

ADG6436BCPZ-REEL7模拟开关芯片的规格参数、特性应用及引脚图

在整个模拟输入范围内，导通电阻分布异常平坦，这确保了在切换音频信号时具有良好的线性和低失真。

规格参数

通道数量:1 Channel

配置:2 x SPDT

导通电阻—最大值:85 mOhms

电源电压-最小:5 V

电源电压-最大:40 V

最小双重电源电压:4.5 V

最大双重电源电压:22 V

运行时间—最大值:240 ns

空闲时间—最大值:359 ns

最小工作温度:- 40 C

最大工作温度:+ 125 C

双重电源电压:4.5 V to 22 V

开关数量:2

工作电源电压:5 V to 40 V

电源电流—最大值:330 uA

电源类型:Dual Supply

开关直流:847 mA

特性

低RON：0.5Ω

高达847mA的高连续电流

信号范围内的平坦RON：0.003Ω

1 kHz时的THD为-109 dB

改善导通电阻和导通电容之间的平衡

低RON（0.5Ω）和CON（95 pF）

1.8V、3.3V和5V逻辑兼容性

16导联，4毫米×4毫米LFCSP

与ADG5436和ADG5436F引脚兼容

完全指定为±20 V和+36 V

使用不对称电源运行

VSS至VDD−2 V模拟信号范围

应用

自动测试设备

数据采集

仪器仪表

航空电子设备

音频和视频切换

通信系统

继电器更换

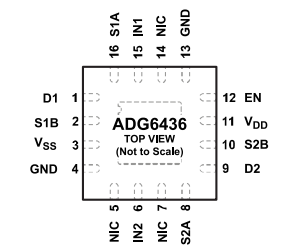

引脚图
