ADL8140ACPZN射频放大器的规格参数、特性应用及引脚图

2024/12/17 14:15:26
浏览次数: 6

ADL8140是一款低噪声放大器（LNA）电子元器件芯片，工作频率为10GHz至18GHz。

从12 GHz到15 GHz，典型的增益和噪声系数分别为27.5 dB和1 dB。从12GHz到15GHz，1dB压缩（OP1dB）和输出三阶截距（OIP3）的输出功率分别为8dBm和23dBm。标称静态电流（IDQ）可调，在1.5 V电源电压（VDD）下为35 mA。ADL8140还具有交流耦合的输入/输出，内部匹配为50Ω。

ADL8140ACPZN射频放大器的规格参数、特性应用及引脚图

ADL8140采用符合RoHS标准的2 mm×2 mm 8引脚引线框架芯片级封装[LFCSP]，指定在-55°C至+125°C的温度范围内运行。

规格参数

工作频率:10 GHz to 18 GHz

工作电源电压:1.5 V

工作电源电流:35 mA

增益:28 dB

NF—噪声系数:1.1 dB

OIP3 - 三阶截点:21.5 dBm

最小工作温度:- 55 C

最大工作温度:+ 125 C

输入返回损失:13 dB

通道数量:1 Channel

Pd-功率耗散:1.09 W

特性

自偏置、单正电源LNA

电阻可调偏置电流

内部匹配和交流耦合

频率范围：10 GHz至18 GHz

噪声系数：12 GHz至15 GHz范围内为1 dB

增益：从12 GHz到15 GHz为27.5 dB

符合RoHS标准，2毫米×2毫米，8引线LFCSP

应用

卫星通信

雷达

电信

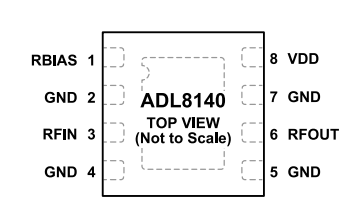

引脚图

ADL8140ACPZN射频放大器的规格参数、特性应用及引脚图
