什么是ADSP1802KCPZ400-RL数字信号处理器？有什么特性？

2024/12/17 14:20:37
浏览次数: 3

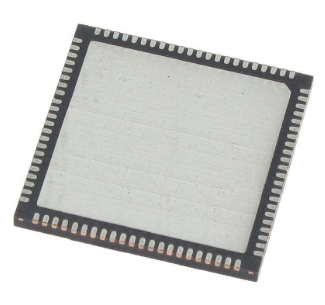

ADSP1802是一款数字信号处理器（DSP）电子元器件，其特点是Analog Devices，股份有限公司超级哈佛架构单芯片计算机（SHARC）。ADSP1802是一款32位/40位浮点处理器，专为高性能音频应用而优化，具有较大的片上RAM、消除I/O瓶颈的多条内部总线，并具有创新的数字应用接口（DAI）。

什么是ADSP1802KCPZ400-RL数字信号处理器？有什么特性？

特性

高性能32位/40位浮点处理器，用于音频处理

SIMD计算架构

片上存储器

5Mb L1片上RAM

8Mb L2 RAM

DAI

8个SPORT

4个PCG

1个S/PDIF收发器

4个ASRC，具有−140dB SNR性能

1个IDP/PDAP

1个DAI SRU

DPI

2个SPI

1个UART

12个标志

1个TWI

3个PWM模块（PWM1、PWM2和PWM3）

2 个通用型定时器

1个DPI SRU2

最高指令速率可达400MHz

支持VISA

支持FIR、IIR、FFT加速器

1个热二极管

符合汽车应用类AEC-Q100标准

应用

高级音频和声学应用，包括音频电子控制单元、主动降噪、道路降噪、个人音频区、eCall和远程信息处理系统以及智能无线电连接

消费者应用程序通过统一通信和专业视听、可听和家庭影院实现

具有安全和监控功能的智能建筑

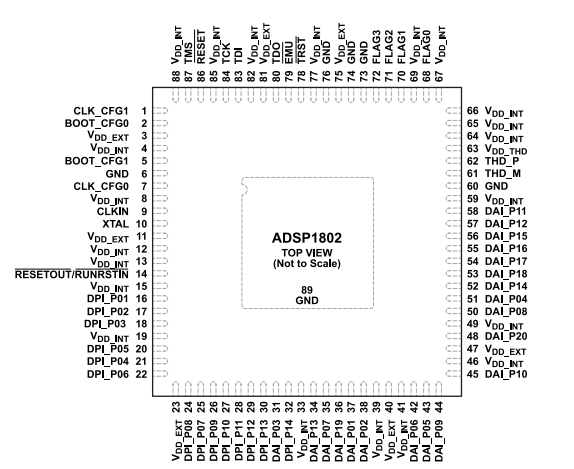

引脚图

什么是ADSP1802KCPZ400-RL数字信号处理器？有什么特性？
