ADXL203CE加速计的规格参数、特性应用及引脚图

2024/12/18 13:29:49
浏览次数: 6

ADXL203是一款高精度、低功耗、完整的双轴加速度计电子元器件，提供经过信号调理的电压输出，所有功能均集成于一个单芯片IC中。ADXL203的满量程加速度测量范围为±1.7 g、±5 g或±18 g。ADXL203既可以测量动态加速度（例如振动），也可以测量静态加速度（例如重力）。

ADXL203CE加速计的规格参数、特性应用及引脚图

典型本底噪声为110 µg/√Hz，因而在倾斜检测应用中，可以利用窄带宽(<60 Hz)解析1 mg（0.06°倾斜）以下的信号。

用户使用XOUT 和 YOUT引脚上的电容CX和CY 选择该加速度计的带宽。根据应用需要，可以选择0.5 Hz至2.5 kHz范围内的带宽。

ADXL203提供5 mm × 5 mm × 2 mm、8引脚陶瓷LCC封装。

规格参数

传感器类型:2-axis

传感轴:X, Y

加速:1.7 g

灵敏度:1000 mV/g

输出类型:Analog

电源电压-最大:6 V

电源电压-最小:3 V

工作电源电流:700 nA

最小工作温度:- 40 C

最大工作温度:+ 125 C

高度:5 mm

长度:5 mm

工作电源电压:5 V

宽度:2 mm

单位重量:334 mg

特性

• 在单芯片IC上实现高性能双轴加速度计

• 5 mm × 5 mm × 2 mm LCC封装

• 分辨率：1 mg (60 Hz)

• 低功耗：700 µA（典型值，VS = 5 V）

• 高零g偏置稳定性

• 高灵敏度精度

应用

• 平台稳定/调平

• 导航

• 警报器和运动检测器

• 高精度双轴倾斜检测

• 振动监测和补偿

• 滥用事件检测

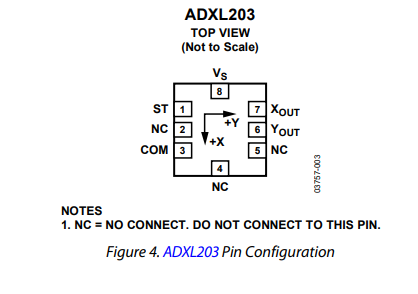

引脚图

ADXL203CE加速计的规格参数、特性应用及引脚图

ADXL203CE加速计的规格参数、特性应用及引脚图
