NCP1399是用于半桥谐振转换器的高性能电流模式控制器电子元器件。该控制器实现了600V栅极驱动器，简化了布局并减少了外部元件数量。内置的Brown-Out输入函数简化了控制器在所有应用中的实现。在需要PFC前级的应用中，NCP1399具有专用输出以驱动PFC控制器。此功能与专用跳过模式技术一起进一步提高了整个应用程序的轻负载效率。NCP1399提供了一套保护功能，允许在任何应用中安全操作。这包括：过载保护、防止硬开关循环的过电流保护、断电检测、断开光耦检测、自动死区时间调整、过压（OVP）和过热（OTP）保护。
规格参数
输出端数量:1 Output
开关频率:20 kHz to 750 kHz
占空比 - 最大:50 %
输出电压:6 V
输出电流:1.2 mA
最小工作温度:- 55 C
最大工作温度:+ 150 C
下降时间:30 ns
绝缘:Isolated
湿度敏感性:Yes
工作电源电流:5.4 mA
工作电源电压:12 V
上升时间:45 ns
特性
•20 kHz至750 kHz的高频操作
•针对物理尺寸或最高效率进行优化
•电流模式控制方案
•内置安全保护，改善瞬态响应
•带最大死区时间钳的自动死区时间
•提高效率
应用
•适配器和离线电池充电器
•平板显示器电源转换器
•计算电源
•工业和医疗电源

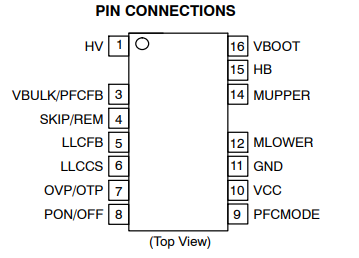

引脚图
