AD977A为高速、低功耗、16位模数转换器(ADC)电子元器件，采用5 V单电源供电。AD977A的吞吐速率为200 kSPS。各器件均内置一个逐次逼近型开关电容ADC、一个2.5 V内部基准电压源和一个高速串行接口。该ADC经过工厂校准，所有线性误差均被降至最小。AD977A支持±10 V、±5 V和±3.3 V的满量程双极性输入范围以及0 V至10 V、0 V至5 V和0 V至4 V的单极性输入范围。
规格参数
分辨率:16 bit
通道数量:1 Channel
模拟电源电压:5 V
数字电源电压:5 V
SNR – 信噪比:85 dB
最小工作温度:- 40 C
最大工作温度:+ 85 C
DNL - 微分非线性:- 1 LSB/1.75 LSB
增益误差:+/- 0.25 %FSR
高度:1.75 mm
INL - 积分非线性:+/- 2 LSB
输入电压:4 V/5 V/10 V, n++3.3 V/n++5 V/n++10 V
长度:10.2 mm
ADC 输入端数量:1 Input
转换器数量:1 Converter
工作电源电压:5 V
Pd-功率耗散:100 mW
电源电压-最大:5 V
电源电压-最小:5 V
类型:S/H ADC
宽度:5.3 mm
单位重量:710 mg
特性
快速16位ADC，吞吐速率为200 kSPS
5 V单电源供电
最大功耗：100 mW
节电模式：50 µW
可选择外部或内部2.5 V基准电压源
高速串行接口
输入范围：
单极性：0 V–10 V、0 V–5 V和0 V–4 V
双极性：±10 V、±5 V和±3.3 V
片内时钟
20引脚超小型DIP或SOIC封装
28引脚超小型SSOP封装

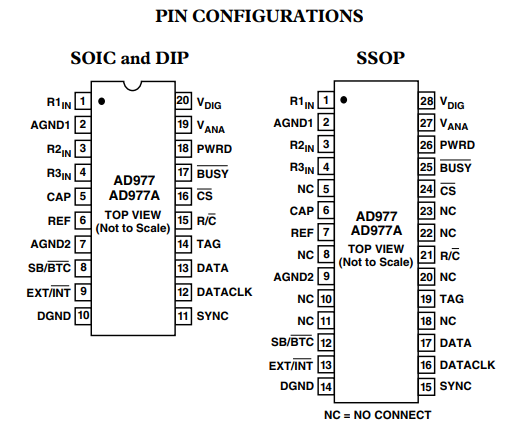

引脚图
