HMC441LP3功率放大器的规格参数、特性应用及引脚图

2024/12/18 14:22:05
浏览次数: 6

HMC441LP3(E)是一款宽带GaAs PHEMT MMIC中等功率放大器电子元器件，工作频率范围为6.5至13.5 GHz。 该无铅塑料QFN表贴封装放大器提供14 dB增益，饱和功率为+20 dBm（20% PAE时），电源电压为+5V。 提供可选的栅极偏置，以便调节增益、RF输出功率和直流功耗。 50 Ω匹配放大器无需任何外部元件，非常适合用作线性增益模块或HMC SMT混频器驱动器。

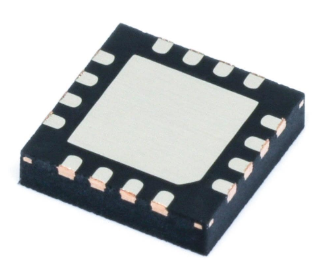

HMC441LP3功率放大器的规格参数、特性应用及引脚图

规格参数

工作频率:6.5 GHz to 13.5 GHz

工作电源电压:5 V

工作电源电流:90 mA

增益:14 dB

NF—噪声系数:4.5 dB

P1dB - 压缩点:18 dBm

OIP3 - 三阶截点:29 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

输入返回损失:15 dB

通道数量:1 Channel

Pd-功率耗散:760 mW

单位重量:57.100 mg

点击购买：HMC441LP3(E)

特性

• 增益： 14 dB

• 饱和功率： +20 dBm (20% PAE)

• 单电源电压：

+5V，提供可选的栅极偏置

• 50 Ω匹配输入/输出

• 16引脚3x3mm SMT封装： mm²

应用

•点对点无线电

•点对多点无线电

•VSAT

•HMC混音器的LO驱动器

•军用电子战和电子对抗

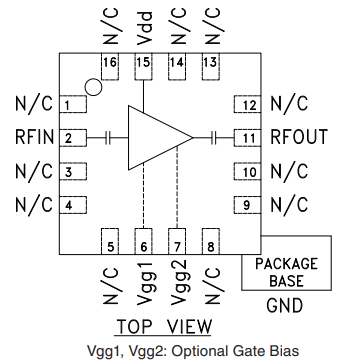

引脚图

HMC441LP3功率放大器的规格参数、特性应用及引脚图
