MAAD-000523-TR1000数字衰减器的规格参数、特性及功能图
2024/12/19 13:44:27
浏览次数:
45

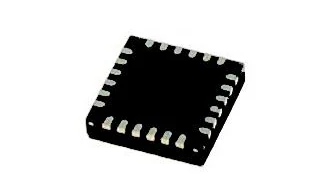

MAAD-000523是一款6位、0.5dB步进GaAs MMIC数字衰减器电子元器件，采用无铅4mm 24引脚PQFN表面贴装塑料封装。该设备非常适合在需要高精度、极低功耗和低互调产物的地方使用。典型应用包括蜂窝基站RX/TX线路、毫微微蜂窝基站和其他增益/电平控制电路。
该衰减器由SPI兼容串行接口或6位并行字控制。
规格参数
衰减: 31.5 dB
最大频率: 6 GHz
阻抗: 50 Ohms
位数: 6 bit
通道数量: 1 Channel
衰减器步长: 0.5 dB
最大 VSWR: 1.2
介入损耗: 2.5 dB
长度: 4 mm
最大工作温度: + 85 C
最小频率: 700 MHz
最小工作温度: - 40 C
工作电源电压: 5 V
功率额定值: 27 dBm
容差: 0.4 dB
单位重量: 399.600 mg
特性
集成CMOS/TTL兼容驱动器
具有加电状态选择的并行和串行（P/S）控制
插入损耗：2.1 GHz时典型值为1.6 dB
IP3:2 GHz时典型值为50 dBm
衰减精度：+/-（衰减设置的0.4+4%）dB
0.5 dB衰减阶跃至31.5 dB
适用于0.4至8.0 GHz
无铅4mm 24导联PQFN封装
无卤素“绿色”模塑料
符合RoHS*标准，260°C回流兼容
每比特相对相位变化小
功能图
