MAGX-100027-300C0P射频放大器的规格参数、特性及功能图

2024/12/19 13:50:25

浏览次数: 4

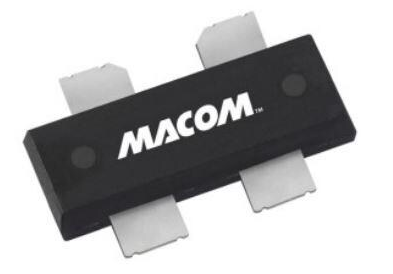

MAGX-100027-300C0P是针对DC-2.7GHz频率操作进行优化的高功率GaN-on-SiHEMT器件电子元器件。该设备在塑料封装中支持CW和脉冲操作，峰值输出功率水平为300W（54.8dBm）。

MAGX-100027-300C0P非常适合多种应用，包括军事无线电通信、数字蜂窝基础设施、射频能量、航空电子设备、测试仪器和雷达。

规格参数

工作频率: 0Hzto2.7GHz

工作电源电压: 50V

工作电源电流: 100mA

增益: 16.3dB

最小工作温度: -40C

最大工作温度: +85C

通道数量: 1Channel

特性

•适用于线性和饱和应用

•一对隔离对称放大器

•CW和脉冲操作：300W输出功率

•内部预配对

•260°C回流兼容

•50V操作

•100%射频测试

•符合RoHS标准

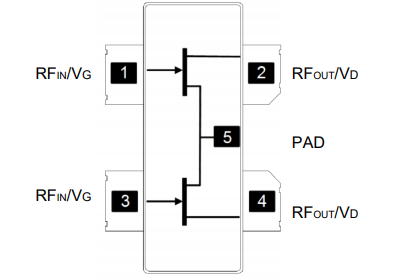

功能图
