MAAM-011251-TR1000射频放大器的规格参数、特性及功能图

2024/12/19 14:04:00

浏览次数: 5

MAAM-011251是一款采用SOT-89塑料封装的射频放大器电子元器件。该放大器在正向和反向路径应用中提供15dB的平坦增益。该放大器具有出色的噪声系数。

该放大器提供高增益、低噪声和低失真，非常适合75Ω基础设施应用。它还可以针对50Ω宽带应用和高达6GHz的窄带应用进行调谐。

规格参数

工作频率: 5 MHz to 1.218 GHz

工作电源电压: 5 V

工作电源电流: 95 mA

增益: 15 dB

NF—噪声系数: 2.3 dB

P1dB - 压缩点: 18 dBm

OIP3 - 三阶截点: 37 dBm

最小工作温度: - 40 C

最大工作温度: + 85 C

输入返回损失: 19 dB

隔离分贝: 19 dB

通道数量: 1 Channel

特性

单级、单端

75Ω或50Ω操作

5V，100mA操作

15dB平坦增益

低噪音

低失真性能

HBM的ESD1C级

无铅SOT-89塑料封装

无卤素“绿色”模塑料

符合RoHS*标准

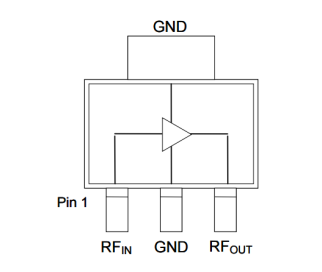

功能图
