MAMF-011069-TR1000射频放大器的规格参数、特性及功能图

2024/12/19 14:08:34

浏览次数: 2

MAMF-011069是一个双通道模块电子元器件，包含两个2级低噪声放大器和两个高功率开关，组装在5毫米32引脚QFN封装中。

该模块的工作频率为1.8GHz至3.9GHz。它在接收模式下具有高增益和极低的噪声系数，在传输模式下具有低插入损耗。PIN开关提供超过20WCW信号的高功率处理。外部SMT组件优化了匹配，实现了灵活的工作频率。

MAMF-011069非常适合4G或下一代5G大规模MIMO或小型基站。

规格参数

工作频率:1.8 GHz to 3.9 GHz

工作电源电压:5 V

工作电源电流:255 mA

增益:33 dB

NF—噪声系数:1.2 dB

P1dB - 压缩点:19 dBm

OIP3 - 三阶截点:32 dBm

最小工作温度:- 40 C

最大工作温度:+ 105 C

输入返回损失:13 dB

隔离分贝:37 dB

通道数量:2 Channel

特性

双通道架构

两个低噪声放大器

两个大功率开关

20WCWPIN开关电源处理

增益（Rx模式）：

2.6GHz时为33dB

3.5GHz时为34dB

噪声系数（Rx模式）：

2.6GHz时为1.2dB

3.5GHz时为1.5dB

0.5dB插入损耗（Tx模式）

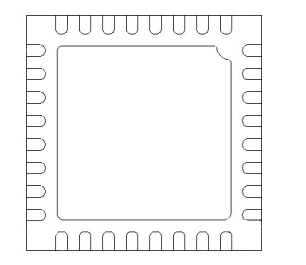

无铅5mm32引脚QFN封装

集成ESD保护

无卤素“绿色”模塑料

符合RoHS*标准

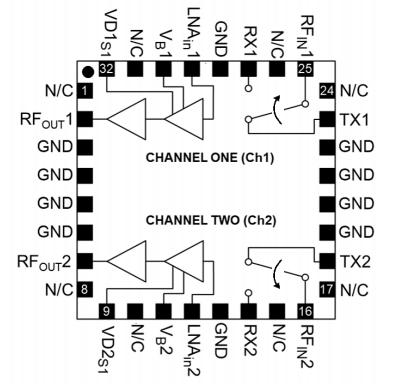

功能图
