Mini-CircuitsMTX2-143+是一款宽带MMIC平衡-不平衡变压器，阻抗比为2:1，适用于5500至13500MHz的广泛应用。该型号采用IPD工艺技术制造，具有出色的可重复性，具有低插入损耗、低幅度不平衡、低相位不平衡和高达+34dBm（2.5W）的RF输入功率处理能力。该单元采用3x3x0.89mmQFN封装，电感低，热效率高，ESD额定值高。

MTX2-143+射频变压器的规格参数、特性应用及电气规格图

规格参数

频率: 5.5 GHz to 13.5 GHz

带宽: 8000 MHz

阻抗: 50 Ohms

端接类型: SMD/SMT

最小工作温度: - 40 C

最大工作温度: + 85 C

介入损耗: 1.3 dB

类型: MMIC

点击购买：MTX2-143+

特性

宽带，5500至13500MHz

低相位不平衡，8度，振幅不平衡，典型值为1.0dB。

微型尺寸，（3x3x0.89毫米）

成本低

可水洗

应用

WiMAX/WIBRO

ISM

雷达

卫星通信

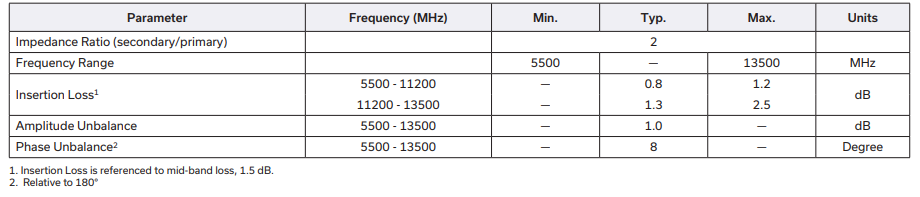

25°C时的电气规格

MTX2-143+射频变压器的规格参数、特性应用及电气规格图
