SYM-25DHW+双平衡混频器的规格参数、特性应用及尺寸图

2024/12/20 14:12:40

浏览次数: 5

SYM-25DHW+是Mini-Circuits的一款双平衡混频器电子元器件，其工作频率最小80MHz，最大2500MHz，并且具备最大9dB转换损耗，符合ROHS标准，CASE TTT167，6针。

规格参数

射频: 80 MHz to 2.5 GHz

转换损失——最大: 9 dB

LO频率: 80 MHz to 2.5 GHz

中频: DC to 1000 MHz

最大工作温度: + 85 C

最小工作温度: - 40 C

安装风格: SMD/SMT

封装 / 箱体: 9.65 mm x 12.7 mm x 5.84 mm

商标: Mini-Circuits

OIP3 - 三阶截点: 30 dBm

点击购买：SYM-25DHW+

特性

•宽带，80至2500 MHz

•转换损耗低，典型值为6.4 dB。

•高IP3，典型值为30dBm。

•良好的L-R隔离，典型值为37 dB；&L-I隔离，典型值36 dB

应用

•蜂窝

•PCN

•ISM/GPS

•卫星分布

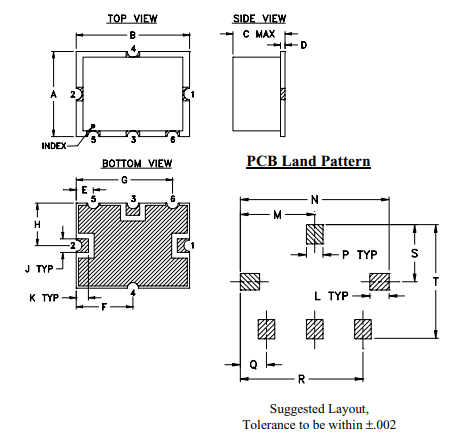

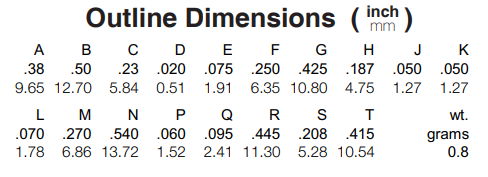

尺寸图
