LTM8025IV#PBF开关稳压器的规格参数、特性应用及引脚图

2024/12/20 14:30:28
浏览次数: 1

LTM8025 是一款 36VIN、3A 降压型 μModule® (微型模块) 转换器电子元器件。封装中内置了开关控制器、功率开关、电感器以及所有的支持元件。LTM8025 可一个在 3.6V 至 36V 的输入电压范围内运作，支持一个 0.8V 至 24V 的输出电压范围和一个 200kHz 至 2.4MHz  的开关频率范围 (各由单个电阻器来设定)。仅需采用大容量的输入和输出滤波电容器便可实现完整的设计。

LTM8025IV#PBF开关稳压器的规格参数、特性应用及引脚图

LTM8025 采用耐热性能增强型的紧凑 (9mm x 15mm) 以及扁平模压焊盘网格阵列 (LGA) 和树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8025 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

规格参数

封装 / 箱体: LGA-70

拓扑结构: Buck

输出电压: 800 mV to 24 V

输出电流: 3 A

输出端数量: 1 Output

输入电压 - 最小值: 3.6 V

输入电压 - 最大值: 36 V

静态电流: 25 uA

开关频率: 775 kHz

最小工作温度: - 40 C

最大工作温度: + 125 C

输入电压: 12 V

负载调节: 0.4 %

湿度敏感性: Yes

工作电源电流: 25 uA

单位重量: 12.398 g

特性

• 完整的降压型开关模式电源

• 宽输入电压范围：3.6V 至 36V

• 高达 3A 的输出电流

• 可通过并联来增加输出电流

• 0.8V 至 24V 输出电压范围

• 可选开关频率：200kHz 至 2.4MHz

应用

• 汽车电池调节

• 便携式产品电源

• 分布式电源调节

• 工业电源

• 墙上变压器调节

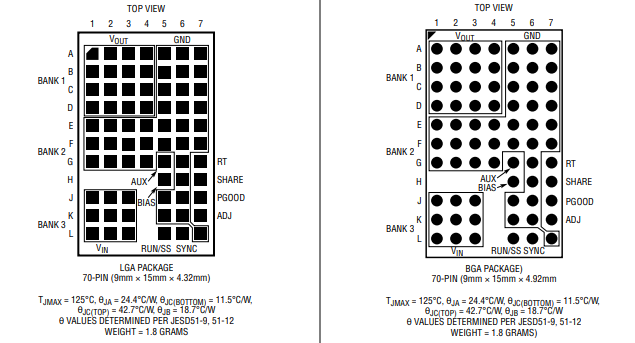

引脚图

LTM8025IV#PBF开关稳压器的规格参数、特性应用及引脚图
