DRV8300是100-V三半桥栅极驱动器电子元器件，能够驱动高侧和低侧N沟道功率MOSFET。DRV8300D使用集成自举二极管和高侧MOSFET的外部电容器产生正确的栅极驱动电压。DRV8300N使用外部自举二极管和外部电容器为高压侧MOSFET产生正确的栅极驱动电压。GVDD用于为低压侧MOSFET产生栅极驱动电压。栅极驱动架构支持峰值高达750mA的源电流和1.5A的汇电流。
相位引脚SHx能够容忍显著的负电压瞬变；而高侧栅极驱动器电源BSTx和GHx能够支持更高的正电压瞬变（115V）abs最大电压，这提高了系统的鲁棒性。小的传播延迟和延迟匹配规范最大限度地减少了死区时间要求，从而进一步提高了效率。通过GVDD和BST欠压锁定为低压侧和高压侧提供欠压保护。
规格参数
激励器数量: 3 Driver
输出端数量: 6 Output
输出电流: 750 mA
电源电压-最小: 5 V
电源电压-最大: 20 V
上升时间: 24 ns
下降时间: 12 ns
最小工作温度: - 40 C
最大工作温度: + 125 C
传播延迟—最大值: 180 ns
特性
•100-V三相半桥栅极驱动器
•驱动N沟道MOSFET（NMOS）
•栅极驱动器电源（GVDD）：5-20V
•MOSFET电源（SHx）支持高达100V
•集成自举二极管（DRV8300D器件）
•支持反相和非反相INLx输入
•Bootstrap栅极驱动架构
•750 mA电源电流
•1.5-A吸收电流
•支持长达15秒的电池供电应用
•SHx引脚（电源块）漏电流低
•集成保护功能
•BST欠压锁定（BSTUV）
•GVDD欠压（GVDDUV）
应用
•电动自行车、电动滑板车和电动汽车
•风扇、泵和伺服驱动器
•无刷直流（BLDC）电机模块和永磁同步电机
•无绳花园和电动工具、割草机
•无绳真空吸尘器
•无人机、机器人和RC玩具
•工业和物流机器人

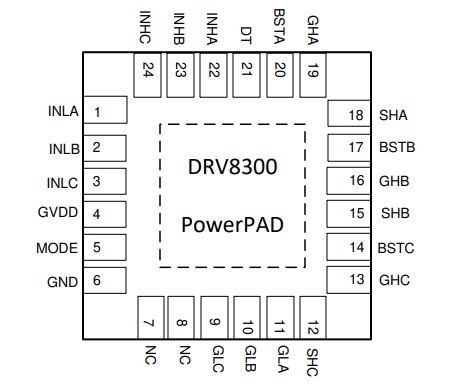

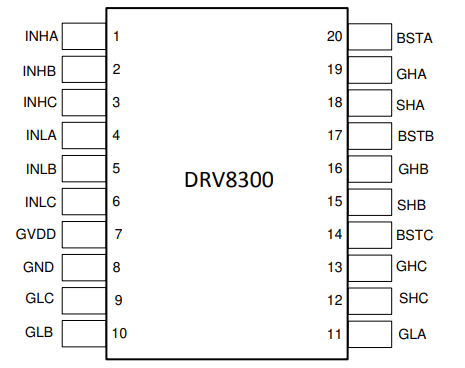

引脚图
