LTC4444EMS8E-5#PBF栅极驱动器的规格参数、特性应用及引脚图

2024/12/20 14:50:10

浏览次数: 3

LTC®4444-5 是一款高频高电压栅极驱动器电子元器件，可利用一个同步 DC/DC 转换器和高达 100V 的电源电压来驱动两个 N 沟道 MOSFET。强大的驱动能力降低了具高栅极电容 MOSFET 中的开关损耗。

LTC4444-5 针对两个与电源无关的输入进行配置。高压侧输入逻辑信号在内部被电平移位至自举电源，此电源可以在高出地电位达 114V 的电压条件下运行。

LTC4444-5 包含欠压闭锁电路，用于在器件启动时停用外部 MOSFET。LTC4444-5 还内置了自适应贯通保护功能，用于阻止两个 MOSFET 同时传导。

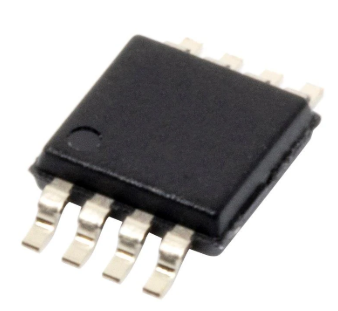

LTC4444EMS8E-5#PBF栅极驱动器的规格参数、特性应用及引脚图

规格参数

激励器数量: 2 Driver

输出端数量: 2 Output

输出电流: 3 A

电源电压-最小: 7.2 V

电源电压-最大: 13.5 V

上升时间: 80 ns

下降时间: 50 ns

最小工作温度: - 40 C

最大工作温度: + 125 C

输入电压 - 最大值: 100 V

工作电源电流: 350 uA

输出电压: 7.2 V to 13.5 V

单位重量: 254 mg

特性

• 自举电源电压至 114V

• 宽 VCC 电压：4.5V 至 13.5V

• 自适应贯通保护功能

• 1.4A 峰值顶端栅极上拉电流

• 1.75A 峰值底端栅极上拉电流

• 1.5Ω 顶端栅极驱动器下拉电阻

• 0.75Ω 底端栅极驱动器下拉电阻

• 5ns 顶端栅极下降时间驱动 1nF 负载

• 8ns 顶端栅极上升时间驱动 1nF 负载

• 3ns 底端栅极下降时间驱动 1nF 负载

• 6ns 底端栅极上升时间驱动 1nF 负载

• 可驱动高压侧和低压侧 N 沟道 MOSFET

• 欠压闭锁功能

• 耐热增强型 8 引脚 MSOP 封装

应用

分布式电源架构

汽车电源

高密度功率模块

电信系统

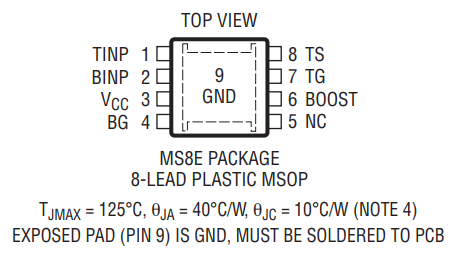

引脚图
