ADUM1400BRWZ数字隔离器的规格参数、特性应用及引脚图

2024/12/23 14:02:39
浏览次数: 5

ADuM1400是采用4/0通道方向性的四通道数字隔离器电子元器件，采用ADI公司iCoupler® 技术。 这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。

iCoupler器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。 简单的 iCoupler数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。

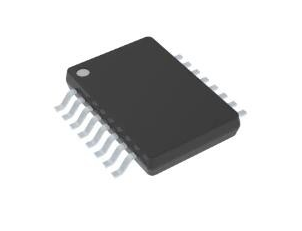

ADUM1400BRWZ数字隔离器的规格参数、特性应用及引脚图

这些 iCoupler 产品不需要外部驱动器和其它分立器件。 此外，在信号数据速率相当的情况下，iCoupler 器件的功耗只有光耦合器的1/10至1/6。

ADuM140x系列隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（请参考数据手册“订购指南”部分）。 所有型号均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。 此外，ADuM140x具有低脉冲宽度失真（CRW级小于2 ns）和严格的通道间匹配（CRW级小于2 ns）特性。 与其它光耦合器不同，ADuM140x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及缺少一个电源条件下的直流正确性。

规格参数

通道数量:4 Channel

极性:Unidirectional

数据速率:10 Mb/s

绝缘电压:2500 Vrms

隔离类型:Magnetic Coupling

电源电压-最大:5.5 V

电源电压-最小:2.7 V

工作电源电流:18 mA, 70 mA

传播延迟时间:32 ns

最小工作温度:- 40 C

最大工作温度:+ 105 C

最大下降时间:3 ns (Typ)

最大上升时间:3 ns (Typ)

工作电源电压:5 V

单位重量:666 mg

点击购买：ADUM1400BRWZ

特性

• 汽车应用版本已通过AEC-Q100认证

• 低功耗工作

• 双向通信

• 3 V/5 V电平转换

应用

通用多通道隔离

SPI接口/数据转换器隔离

RS-232/RS-422/RS-485收发器

工业现场总线隔离

汽车系统

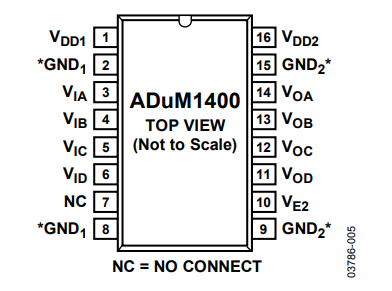

引脚图

ADUM1400BRWZ数字隔离器的规格参数、特性应用及引脚图
