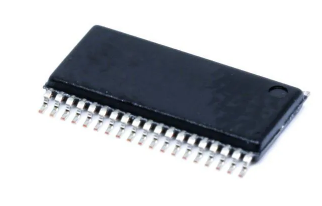

TPD12S521DBTR接口芯片的规格参数、特性应用及引脚图

2024/12/23 14:09:18
浏览次数: 4

TPD12S521是一款用于高清多媒体接口（HDMI）发射器端口的单芯片静电放电（ESD）电路保护设备。该电子元器件在使用瞬态电压抑制（TVS）二极管提供ESD保护的同时，TVS保护在高速差分信号中几乎不增加或不增加额外的毛刺。高速转换最小化差分信号（TMDS）ESD保护线仅增加0.8-pF电容。低速控制线提供电压电平移位，以消除对外部电压电平移位器IC的需求。控制线TVS二极管为控制线增加了3.5pF的电容。38针DBT封装提供无缝布局布线选项，以消除差分信号对的布线故障。DBT封装间距（0.5mm）与HDMI连接器间距相匹配。此外，引脚映射遵循与HDMI连接器引脚映射相同的顺序。TPD12S521提供了一个片上限流开关，引脚38的输出额定值为55mA。这使得即使在接收器设备断电时也能进行HDMI接收器检测。

TPD12S521DBTR接口芯片的规格参数、特性应用及引脚图

规格参数

最小工作温度:- 40 C

最大工作温度:+ 85 C

安装风格:SMD/SMT

湿度敏感性:Yes

封装:Reel

封装:Cut Tape

封装:MouseReel

单位重量:124 mg

特性

•IEC 61000-4-2 4级ESD保护

•外部线路上的±8-kV接触放电

•HDMI驱动器的单芯片ESD解决方案

•带55mA电流输出的片上电流调节器

•支持所有HDMI 1.3和HDMI 1.4数据速率（-3 dB频率>3 GHz）

•高速TMDS线路的0.8-pF电容

•差分信号对之间的0.05-pF匹配电容

•38针TSSOP通过HDMI连接器提供无缝布局选项

•后驱动器保护

•TMDS_D[2:0]+/-

•TMDS_CK+/-

•CE_REMOTE_OUT

•DDC.DAT_OUT

•DDC_CLK_OUT

•热插拔输出

•无铅包装

应用

•个人电脑

•消费电子产品

•机顶盒

•DVD播放机

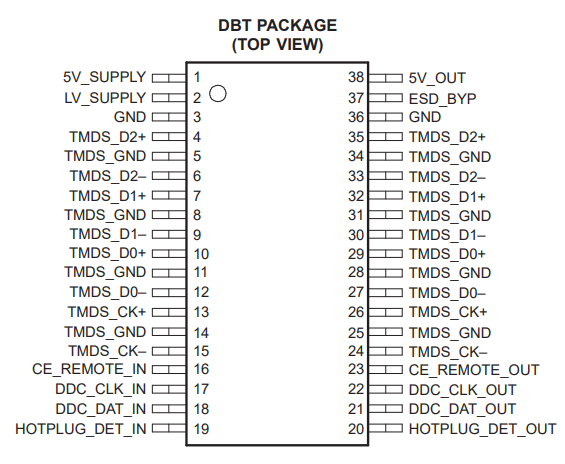

引脚图
