AD8634HFZ精密放大器的规格参数、特性应用及引脚图

2024/12/23 14:53:12
浏览次数: 5

AD8634是一款精密、9.7 MHz带宽、双通道放大器电子元器件，具有轨到轨输出。 该器件保证可采用3 V至30 V（或±1.5 V至±15 V）电源供电，并保证可在极高的温度下工作。

AD8634非常适合要求交流和直流精密性能的应用。 宽带宽、低噪声与精度特性组合，使AD8634适合滤波器和传感器接口等各种应用。

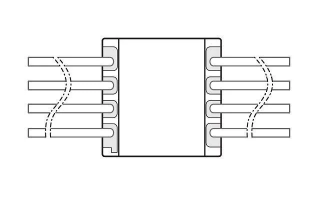

这款双通道运算放大器提供8引脚SOIC封装，额定工作温度范围为-40℃至+175℃。 它还提供8引脚陶瓷扁平封装(FLATPACK)，额定工作温度范围为-40℃至+210℃。 这两款封装均针对极端温度下的稳定性而设计，在最大额定温度下可工作1000小时。

AD8634HFZ精密放大器的规格参数、特性应用及引脚图

规格参数

通道数量:2 Channel

GBP-增益带宽产品:9.7 MHz

SR - 转换速率 :5 V/us

Vos - 输入偏置电压 :250 uV

Ib - 输入偏流:40 nA

电源电压-最大:30 V

电源电压-最小:3 V

工作电源电流:1 mA

每个通道的输出电流:65 mA

CMRR - 共模抑制比:115 dB

en - 输入电压噪声密度:4.2 nV/sqrt Hz

最小工作温度:- 40 C

最大工作温度:+ 210 C

输入电压范围—最大:14.5 V

Ios - 输入偏置电流 :30 nA

电压增益 dB:108 dB

单位重量:510 mg

特性

• 可在极端高温下工作

FLATPACK封装：-40°C至+210°C

SOIC封装：-40°C至+175°C

• 轨到轨输出

• 低功耗： 1.3 mA（最大值）

应用

井下钻井和仪器

航空电子重工业

高温环境

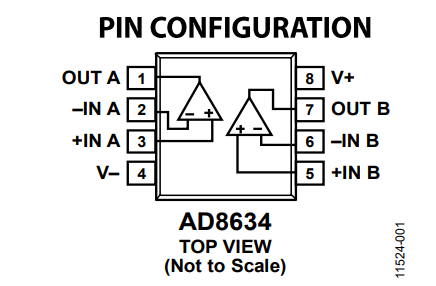

引脚图

AD8634HFZ精密放大器的规格参数、特性应用及引脚图
在线留言询价
