ADAU1328BSTZ单芯片编解码器的规格参数、特性应用及引脚图

2024/12/23 14:58:10
浏览次数: 9

ADAU1328是一款高性能、单芯片编解码器，内置2个差分输入模数转换器（ADC）和8个单端输出数模转换器（DAC）电子元器件，采用ADI公司的多位Σ-Δ架构。它具有一个SPI端口，微控制器利用该端口可以调整音量和许多其它参数。ADAU1328采用3.3 V数字和模拟电源供电，提供48引脚（单端输出）LQFP封装。该系列还包括差分DAC输出和 I2C® 控制端口产品。

ADAU1328设计用于低EMI环境，系统架构和电路设计架构均明显体现了这一点。它利用片上PLL从LR时钟或外部晶振获得主时钟，因而无需独立的高频主时钟，并且也可以结合抑制位时钟使用。数模和模数转换器设计均采用ADI公司最新的连续时间架构，使电磁辐射进一步降低。通过使用3.3 V电源，功耗达到最小，辐射也进一步降低。

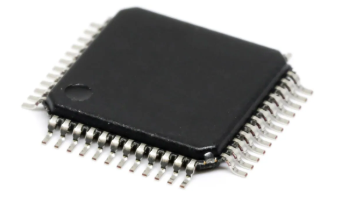

ADAU1328BSTZ单芯片编解码器的规格参数、特性应用及引脚图

规格参数

分辨率:24 bit

转换速率:192 kHz

接口类型:Serial

ADC 数量:2 ADC

DAC 数量:8 DAC

电源电压-最大:3.6 V

电源电压-最小:3 V

最小工作温度:- 40 C

最大工作温度:+ 85 C

安装风格:SMD/SMT

工作电源电流:56 mA

工作电源电压:3.3 V

THD + 噪声:- 94 dB ADC

单位重量:181.700 mg

特性

• PLL产生的主时钟或直接主时钟

• 低电磁辐射设计

• DAC动态范围和SNR：108 dB；ADC动态范围和SNR：107 dB

• THD + N：−94 dB

• 3.3 V单电源

• 兼容5 V逻辑输入

应用

家庭影院系统

机顶盒

数字音频效果处理器

引脚图

ADAU1328BSTZ单芯片编解码器的规格参数、特性应用及引脚图
