RS-232接口集成电路ADM232AARWZ-REEL的规格参数、特性应用及引脚图

2024/12/24 14:31:23

浏览次数: 4

ADM232A是传输速率高达200 kBps的高速RS-232线路驱动器/接收器系列电子元器件。采用+5 V单电源供电，片上高效率的充电泵使用小外部电容（0.1 µF）便可实现RS-232双极性电平。每个器件都带两个RS-232驱动器和两个RS-232接收器。

这些器件采用BiCMOS高级混合工艺技术制造，该工艺技术结合了低功耗CMOS与高速双极性电路，可实现高达200 kBps的传输速率，同时可将静态电源电流降至5 mA以下。

ADM232A是AD232和ADM232L的引脚兼容的高速升级版本。这款器件采用16引脚DIP窄体和宽体表面贴（SOIC）封装。

规格参数

数据速率:200 kb/s

激励器数量:2 Driver

接收机数量:2 Receiver

双工:Full Duplex

电源电压-最大:5.5 V

电源电压-最小:4.5 V

安装风格:SMD/SMT

工作电源电流:8 mA

最小工作温度:- 40 C

最大工作温度:+ 85 C

高度:2.35 mm (Max)

长度:10.5 mm (Max)

收发器数量:1 Transceiver

工作电源电压:5 V

输出类型:Single-Ended

宽度:7.6 mm (Max)

单位重量:666 mg

特性

• 200 kBps传输速率

• 小（0.1 µF）充电泵电容

• 5 V单电源供电

• 满足所有EIA-232-E和V.28规格

应用

计算机

外围设备

调制解调器

打印机

仪器仪表

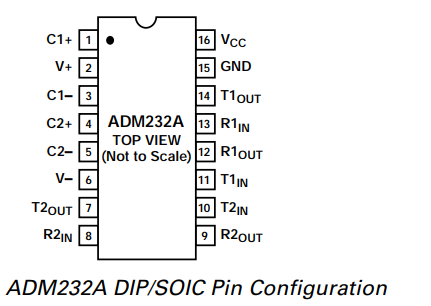

引脚图
