LT®3482是一款具有电压倍增器的固定频率电流模式升压型DC/DC转换器电子元器件，其专为给光接收器中的雪崩光电二极管(APD)施加偏置而设计。该器件能提供高达90V的输出。LT3482具有高压侧APD电流监视功能，并且在整个温度范围内的相对准确度优于10%。集成化电源开关、肖特基二极管和APD电流监视器可提供小的转换器占板面积和低的解决方案成本。恒定的开关频率产生了易于滤除的可预知输出噪声。
基于电感器的拓扑可确保一个无开关噪声的输入。一个集成化高压侧电流监视器在250nA至2.5mA的输入范围内产生一个与APD电流成比例的电流，在40倍的动态范围内具有优于10%的相对准确度。该电流可用作一个基准，以通过CTRL引脚提供一个数字编程的输出电压。LT3482采用纤巧占板面积(3mmx3mm)16引脚QFN封装。
规格参数
封装 / 箱体:QFN-16
拓扑结构:Boost
输出电压:90 V
输出电流:280 mA
输出端数量:1 Output
输入电压 - 最小值:2.5 V
输入电压 - 最大值:16 V
静态电流:1 uA
开关频率:650 kHz to 1.1 MHz
最小工作温度:- 40 C
最大工作温度:+ 125 C
输入电压:2.5 V to 16 V
工作电源电流:3.3 mA
电源电压-最小:2.5 V
单位重量:200 mg
特性
• 高输出电压：达 90V
• 集成的肖特基二极管
• 48V、280mA 内部开关
• 高压侧 APD 电流监视器
• 可调的开关频率：650kHz 或 1.1MHz
• 宽 VIN 范围：2.5V 至 16V
• 表面贴装型组件
• 低停机电流：< 1μA
• 软启动
• 内部补偿
• CTRL 引脚可提供无极性反转的输出调节
• 3mm x 3mm 16 引脚 QFN 封装
应用
APD偏差
PIN二极管偏置
光接收器和模块
光纤网络设备

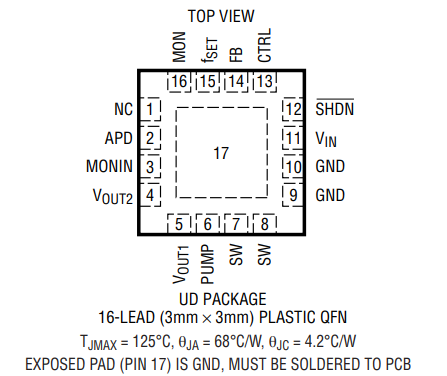

引脚图
