ADM691ARZ监控电路芯片的规格参数、特性应用及引脚图

2024/12/24 14:54:47
浏览次数: 4

ADM691A监控电路均为完整的单芯片解决方案，可实现微处理器系统中的电源监控和电池控制功能。这些功能包括微处理器复位、备用电池切换、看门狗定时器、CMOS RAM写保护和电源故障警告。该系列产品是MAX691A/93A/800M系列的升级产品。

ADM691ARZ监控电路芯片的规格参数、特性应用及引脚图

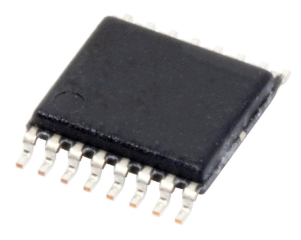

该电子元器件提供16引脚DIP和SO封装。ADM691A同时提供节省空间的TSSOP封装。主要提供下列功能：

启动、关断和掉电情况下的上电复位输出。即使VCC低至1 V，电路仍然可以工作。CMOS RAM、CMOS微处理器或其它低功耗逻辑的备用电池切换。如果可选的看门狗定时器在指定时间内未切换，则提供复位脉冲。1.25 V阈值检波器，用于电源故障警告、低电池电量检测或+5 V以外电源的监控。

规格参数

阈值电压:4.65 V

被监测输入数:1 Input

输出类型:Open Drain

人工复位:No Manual Reset

看门狗计时器:Watchdog

电池备用开关:Backup

重置延迟时间:200 ms

电源电压-最大:5.5 V

最小工作温度:- 40 C

最大工作温度:+ 85 C

芯片启用信号:Chip Enable

高度:2.35 mm

工作电源电流:1.95 mA

过电压阈值:4.73 V

Pd-功率耗散:600 mW

电源电压-最小:4.75 V

欠电压阈值:4.5 V

宽度:7.6 mm

单位重量:666 mg

特性

• 低功耗

• 精密电压监控器

• ADM800L/M容差：±2%

• 复位时间延迟：200 ms或可调

应用

微处理器系统

计算机

控制器

智能仪器

汽车系统

临界mP功率监测

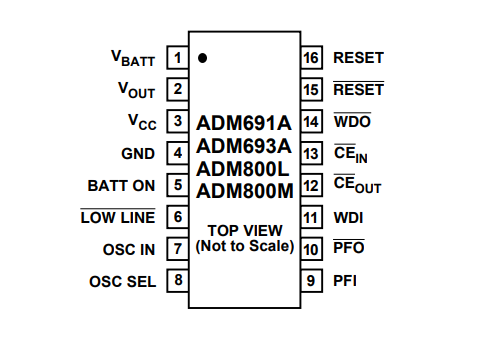

引脚图
