AD8010是一款低功耗、高电流放大器电子元器件，能够提供最小175 mA的负载驱动电流。它可以驱动8个75 Ω后部端接的视频线路，同时保持良好的信号性能，例如差分增益和相位误差分别为0.02%和0.03°。这款电流反馈型放大器的增益平坦度为60 MHz，–3 dB (G = +1)信号带宽为230 MHz，采用±5 V电源供电时的典型功耗仅为15.5 mA。这些特性使AD8010非常适合视频分配放大器使用，或者用作高数据速率数字用户线路（VDSL和xDSL）系统中的驱动放大器。
规格参数
SR - 转换速率 :800 V/us
电压增益 dB:114 dB
CMRR - 共模抑制比:54 dB
每个通道的输出电流:200 mA
Ib - 输入偏流:20 uA
Vos - 输入偏置电压 :5 mV
电源电压-最大:12 V
电源电压-最小:9 V
工作电源电流:17 mA
最小工作温度:- 40 C
最大工作温度:+ 85 C
3dB带宽:230 MHz
en - 输入电压噪声密度:2 nV/sqrt Hz
高度:1.52 mm
长度:10.92 mm
最大双重电源电压:+/- 6 V
最小双重电源电压:+/- 4.5 V
工作电源电压:9 V to 12 V
PSRR - 电源抑制比:66 dB
稳定时间:25 ns
宽度:7.11 mm
单位重量:1 g
特性
• 输出电流：200 mA
• 负载：9 Ω
• 无杂散动态范围(SFDR)：-54 dBc (1 MHz)
• 差分增益误差：0.04% (f = 4.43 MHz)
• 差分相位误差：0.06° (f = 4.43 MHz)
• 驱动8个并联75 Ω负载的同时可保持良好的视频特性
• 差分增益：0.02%
差分相位：0.03°
0.1 dB增益平坦度：60 MHz
• 总谐波失真(THD)：-72 dBc（1 MHz， RL = 18.75 Ω）
• 三阶交调截点(IP3)：42 dBm（5 MHz，RL = 18.75 Ω）
• 1 dB增益压缩：21 dBm（5 MHz， RL = 100 Ω）
• -3 dB带宽：230 MHz
（G = +1，RL = 18.75 Ω）
• 压摆率：800 V/µs （RL = 18.75 Ω）
应用
视频分配放大器
VDSL、xDSL线路驱动器
通信
ATE
仪器仪表

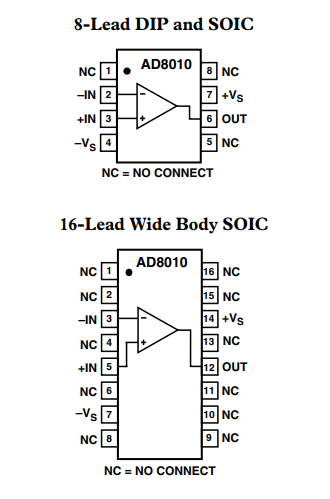

引脚图
