ADG1611BRUZ模拟开关芯片的规格参数、特性应用及引脚图

2024/12/24 15:09:54

浏览次数: 5

ADG1611内置四个独立的单极(SPST)开关电子元器件。ADG1611开关的接通条件是相关控制输入为逻辑0。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。

在断开条件下，等于电源电压的信号电平被阻止。

这些开关具有超低导通电阻特性，对于低导通电阻、低失真性能至关重要的数据采集和增益开关应用堪称理想解决方案。导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有出色的线性度和低失真性能。

CMOS结构确保功耗极低，因而这些开关非常适合便携式和电池供电仪表。

规格参数

通道数量:4 Channel

配置:4 x SPST

导通电阻—最大值:1.2 Ohms

电源电压-最小:3.3 V

电源电压-最大:16 V

最小双重电源电压:+/- 3.3 V

最大双重电源电压:+/- 8 V

运行时间—最大值:212 ns

空闲时间—最大值:137 ns

最小工作温度:- 40 C

最大工作温度:+ 125 C

高度:1.05 mm (Max)

长度:5 mm

Pd-功率耗散:5.8 mW

电源电流—最大值:480 uA

开关直流:175 mA

宽度:4.4 mm

单位重量:173 mg

特性

• 1 Ω典型导通电阻

• 0.2 Ω导通电阻平坦度

• ±3.3 V至±8 V双电源供电

• 3.3 V至16 V单电源供电

• 无需VL电源

• 3 V逻辑兼容输入

• 轨到轨工作

• 每个通道的连续电流

LFCSP封装：280 mA

TSSOP封装：175 mA

• 16引脚TSSOP和16引脚、4 mm × 4 mm LFCSP封装

应用

• 通信系统

• 医疗系统

• 音频信号路由

• 视频信号路由

• 自动测试设备

• 数据采集系统

• 电池供电系统

• 采样保持系统

• 继电器替代方案

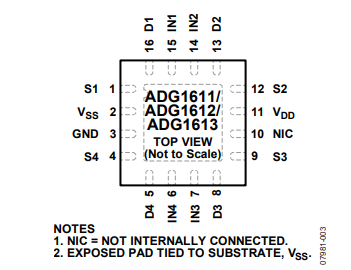

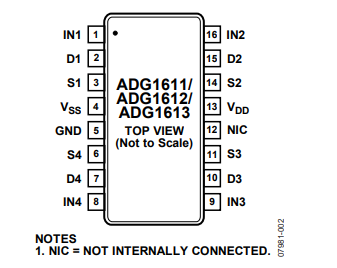

引脚图

ADG1611BRUZ模拟开关芯片的规格参数、特性应用及引脚图
