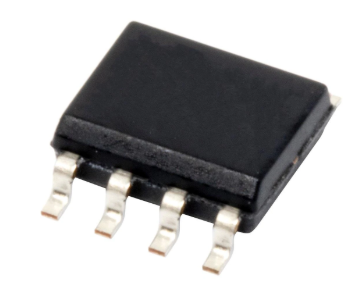

LTC1392CS8#PBF差分电压监视器的规格参数、特性应用及引脚图

2024/12/25 13:14:02
浏览次数: 9

LTC®1392 是一款微功率数据采集系统，专为测量温度、片内电源电压和一个差分电压而设计。差分输入具有轨至轨共模输入电压范围。LTC1392 包含一个温度传感器、一个具采样及保持电路的 10 位 A/D 转换器、一个高准确度带隙基准和一个三线式半双工串行接口。

LTC1392CS8#PBF差分电压监视器的规格参数、特性应用及引脚图

可通过编程使 LTC1392 电子元器件测量环境温度、电源电压和差分输入引脚上的一个外部电压，还可用于采用一个外部检测电阻器进行电流测量。当测量温度时，A/D 转换器的输出代码与温度 (°C) 成线性比例关系。生产微调在室温条件下实现了 ±2°C 的初始准确度，而在整个 –40°C 至 85°C 的温度范围内则实现了 ±4°C 的初始准确度。

片内串行端口可通过 3 根或 4 根导线实现至多种 MPU 的高效数据传输。这与低功耗相结合，使得远程位置传感成为可能，并有利于穿越隔离势垒传输数据。

规格参数

电源电压-最大:6 V

电源电压-最小:4.5 V

工作电源电流:700 uA

准确性:2 %

最小工作温度:0 C

最大工作温度:+ 70 C

安装风格:SMD/SMT

输入电压范围:4.5 V to 6 V

单位重量:299 mg

特性

• 完整的内置环境温度传感器

• 系统电源监视器

• 10 位分辨率轨至轨共模差分电压输入

• 采用 8 引脚 SO 封装和 PDIP 封装

• 闲置时的电源电流为 0.2μA

• 以最大速率采样时的电源电流为 700μA

• 单电源电压：4.5V 至 6V

• 三线式半双工串行 I/O

• 可与大多数 MPU 串行端口和所有 MPU 并行 I/O 端口通信

应用

温度测量

电源测量

电流测量

远程数据采集

环境监测

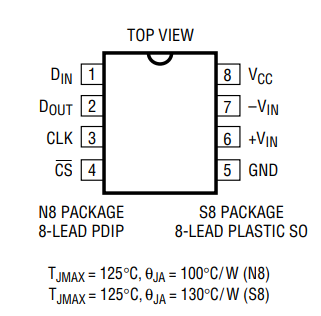

引脚图
