LT®6210是单通道电流反馈放大器，具有可在外部设置的电源电流和从10MHz (在每个放大器的电源电流为 300μA 时) 至 200MHz (在每个放大器的电源电流为 6mA 时) 的带宽。它们具有一个低失真轨至轨输出级、700V/μs 的转换速率和一个 75mA 的最小输出驱动电流。 LT6210可采用低至 3V 的单工作电源和高达 12V的工作电源。ISET 引脚允许针对特定的带宽、失真或转换速率要求来优化静态电流。每个放大器的电源电流可利用一个外部电阻器或电流源在仅 300μA 至 6mA 的范围内进行设置，这与电源电压无关。 LT6210 采用扁平 (高度仅 1mm) 6 引脚 SOT-23 封装。
规格参数
通道数量:2 Channel
SR - 转换速率 :700 V/us
CMRR - 共模抑制比:50 dB
电源电压-最大:13.2 V
电源电压-最小:3 V
工作电源电流:5.8 mA
en - 输入电压噪声密度:6.5 nV/sqrt Hz
In—输入噪声电流密度:4.5 pA/sqrt Hz
特性
• 可编程电源电流和带宽：
• 10MHz (在每个放大器的电源电流为 300μA) 至高达 200MHz (在每个放大器的电源电流为 6mA)
• 轨至轨输出：
• 0.05V 至 2.85V (采用 3V 单电源)
• 高转换速率：700V/μs
• 高输出驱动：
• ±75mA 最小输出电流
• C-Load™ 运算放大器驱动全容性负载
• 低失真：
• -70dB HD2 (在 1MHz 2VP-P)
• -75dB HD3 (在 1MHz 2VP-P)
• 快速稳定：
• 20ns 稳定至 0.1% (对于 2V 阶跃)
• 可向 150Ω 负载提供卓越的视频性能：
• 0.20% 的差分增益
• 0.10° 的差分相位
• 宽电源范围：
• 3V 至 12V 单电源
• ±1.5V 至 ±6V 双电源
• 小外形尺寸：
• 扁平 (高度仅 1mm) 6 引脚 SOT-23 (ThinSOT™)
• 3mm x 3mm x 0.8mm DFN 和 10 引脚 MSOP 封装
应用
缓冲器
视频放大器
电缆驱动器
移动通信
低功耗/电池应用

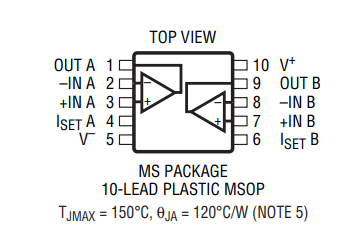

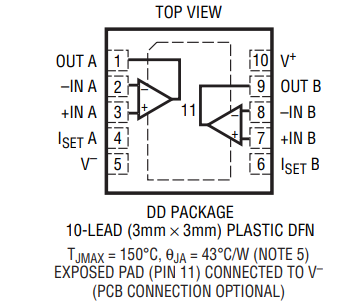

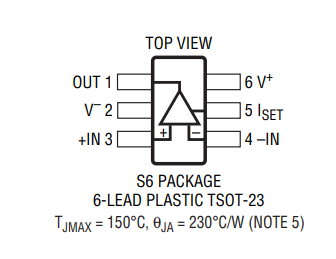

引脚图
