OP200是一款提供OP77型精密性能的单芯片双通道运算放大器电子元器件。它采用工业标准8引脚排列配置，兼具精密性能及双通道放大器节省空间和成本的优势。 在整个军用温度范围内，OP200具有小于75 μV的极低输入失调电压，漂移小于0.5 μV/°C。开环增益超过500万（10 kΩ负载），输入偏置电流低于2 nA，共模抑制(CMR)高于120 dB，电源抑制比(PSRR)小于1.8 μV/V。OP200的极低输入失调电压通过片内齐纳击穿(Zener zap)调整而实现，无需进行失调牵引。
OP200的功耗很低，每个放大器耗用的电源电流低于725 μA。该双通道OP200的总功耗不到单通道OP07的一半，而性能明显优于这款工业标准运算放大器。OP200的电压噪声密度在1 kHz时为11 nV/√Hz，仅为大多数竞争器件的一半。
规格参数
通道数量:2 Channel
GBP-增益带宽产品:500 kHz
SR - 转换速率 :150 mV/us
Vos - 输入偏置电压 :80 uV
Ib - 输入偏流:10 nA
电源电压-最大:18 V, +/- 20 V
电源电压-最小:3 V, +/- 3 V
工作电源电流:570 uA
每个通道的输出电流:10 mA
CMRR - 共模抑制比:130 dB
en - 输入电压噪声密度:22 nV/sqrt Hz

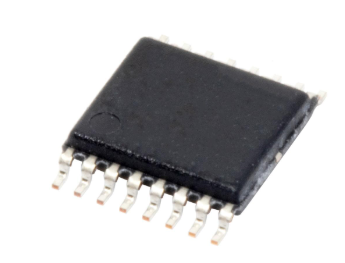

封装 / 箱体:SOIC-16
最小工作温度:- 40 C
最大工作温度:+ 85 C
双重电源电压:+/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V, +/- 18 V
高度:2.35 mm (Max)
输入电压范围—最大:13 V
长度:10.5 mm (Max)
最大双重电源电压:+/- 20 V
最小双重电源电压:+/- 3 V
电压增益 dB:133.97 dB
宽度:7.6 mm (Max)
单位重量:666 mg
特性
• 低输入失调电压：75 μV（最大值）
• 低失调电压漂移：0.5 μV/°C
（最大值，−55°C < TA < +125°C）
• 低电源电流（每个放大器）：725 μA（最大值）
• 高开环增益：5000 V/mV（最小值）
• 低输入偏置电流：2 nA（最大值）
• 低噪声电压密度：11 nV/√Hz (1 kHz)
• 能稳定驱动较大容性负载：10 nF（典型值）

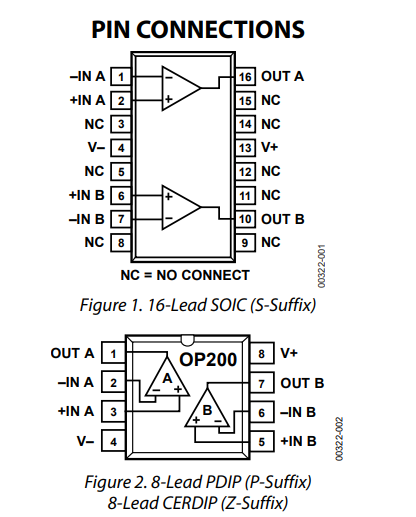

引脚图
