AD8072(双路)为低成本、电流反馈型放大器，主要面向对成本敏感的大规模应用。除低成本外，这些放大器还能针对150Ω负载提供可靠的视频性能，同时每个放大器的电源电流仅为3.5 mA。
该电子元器件采用+5 V至+12 V单电源供电。采用+5 V单电源时，每个放大器的输出摆幅可达到任一供电轨的1.3 V范围内，以便处理视频信号。AD8072具有100 MHz的高带宽、500 V/µs的压摆率以及25 ns的0.1%建立时间，因而可用于需要+5 V单电源的许多通用型高速应用。AD8072提供8引脚塑料DIP和SOIC封装。工作温度范围为0°C至+70°C商用温度范围。
规格参数
通道数量:2 Channel
GBP-增益带宽产品:100 MHz
3dB带宽:100 MHz
Ib - 输入偏流:10 uA
Vos - 输入偏置电压 :4 mV
电源电压-最大:6 V
电源电压-最小:2.5 V
工作电源电流:3.5 mA
最小工作温度:- 40 C
最大工作温度:+ 70 C
CMRR - 共模抑制比:54 dB (Typ)
双重电源电压:+/- 3 V, +/- 5 V
高度:0.85 mm
长度:3 mm
最大双重电源电压:+/- 6 V
最小双重电源电压:+/- 2.5 V
工作电源电压:+/- 2.5 V to +/- 6 V
Pd-功率耗散:600 mW
电源类型:Single
宽度:3 mm
单位重量:540 mg
特性
• 极低成本
• 良好的视频特性(RL = 150 Ω)
0.1 dB增益平坦度：10 MHz
差分增益误差：0.05%
差分相位误差：0.1°
• 低功耗
电源电流：每个放大器3.5 mA
采用5 V至12 V单电源供电
• 高速
-3 dB带宽：100 MHz (G = +2)
压摆率：500 V/µs
0.1%快速建立时间：25 ns
• 易于使用
输出电流：30 mA
输出摆幅达到供电轨的1.3 V范围内(5 V单电源)
应用
视频线路驱动器
计算机视频插件板
分量系统中的RGB或S-Video放大器

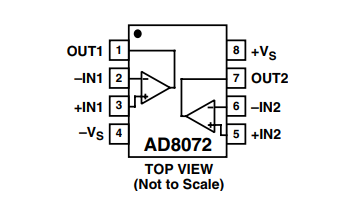

引脚图
