QPF4207TR13集成前端模块的规格参数、特性应用及引脚图

2024/12/25 13:55:07
浏览次数: 7

Qorvo QPF4207是为Wi-Fi 7（802.11be）系统设计的集成前端模块（FEM）电子元器件。小尺寸和集成匹配最大限度地减少了应用程序中的布局面积。

性能侧重于优化5V电源电压下的PA，以最大限度地降低功耗，使使用数字预失真的系统能够实现RF链的最高线性输出功率和前沿吞吐量。

集成了一个具有RF输出的耦合器，用于DPD反馈训练。反馈的替代路由选项包括低损耗。为了功率控制，提供了一个宽范围、恒斜率电压对数功率检测器用于应用反馈。该模块包括一个打开和关闭的状态，这可以减少物料清单或提供减少电流消耗的选项。

QPF4207TR13集成前端模块的规格参数、特性应用及引脚图

QPF4207将2.4 GHz功率放大器（PA）、单极双掷开关（SP2T）和可旁路低噪声放大器（LNA）集成到单个设备中。

规格参数

工作频率:2.412 GHz to 2.484 GHz

NF—噪声系数:1.9 dB

工作电源电压:5 V

增益:33 dB

特性

•PSAT=+32 dBm

•纠正了DEVM1

•POUT=+20 dBm MCS13 EHT20-47 dB动态EVM

•POUT=+22 dBm MCS11 HE20-43 dB动态EVM

•POUT=+25 dBm MCS8 VHT20-35 dB动态EVM

•POUT=+26 dBm MCS7 HT20-30 dB动态EVM

•POUT=+28 dBm MCS0 HT20频谱掩模合规性

•直流功率=1.75 W，+27 dBm

•33 dB Tx增益

•1.9/3 dB噪声系数

•Rx路径上>15 dB 5-7 GHz抑制

•集成射频耦合器和直流对数功率检测器

应用

•接入点

•无线路由器

•住宅网关

•客户驻地设备

•物联网

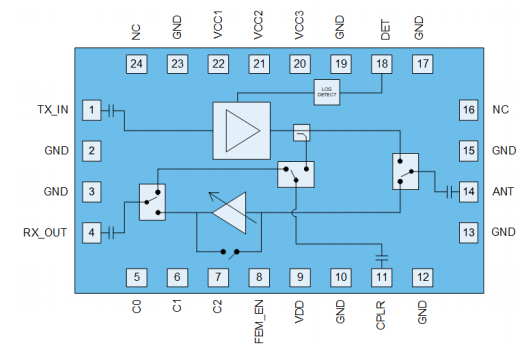

引脚图

QPF4207TR13集成前端模块的规格参数、特性应用及引脚图
