QPF4239TR13集成前端模块的规格参数、特性应用及功能图

2024/12/25 14:05:17
浏览次数: 14

Qorvo®QPF4239是为Wi-Fi 7（802.11be）系统设计的集成前端模块（FEM）电子元器件。紧凑的外形和集成匹配最大限度地减少了应用程序中的布局面积。

性能侧重于优化3.3V电源电压的PA，以节省功耗，同时保持最高的线性输出功率和领先的吞吐量。包括用于二次和三次谐波的集成管芯级滤波以及用于DBDC操作的5 GHz抑制。提供了一个具有RF输出的耦合器以及一个宽范围、恒定斜率电压对数功率检测器，用于应用反馈。

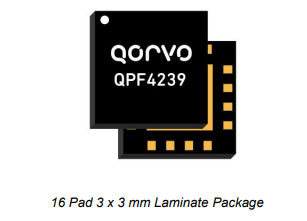

QPF4239TR13集成前端模块的规格参数、特性应用及功能图

QPF4239将2.4 GHz功率放大器（PA）、单极双掷开关（SP2T）和可旁路低噪声放大器（LNA）集成到一个设备中。

规格参数

工作频率:2.41 GHz to 2.48 GHz

NF—噪声系数:1.7 dB

工作电源电压:3.3 V

工作电源电流:185 mA

最大工作温度:+ 85 C

增益:30 dB

最小工作温度:- 40 C

P1dB - 压缩点:- 5 dBm

特性

•POUT=+14 dBm MCS13 EHT20-47 dB动态EVM

•POUT=+16 dBm MCS11 HE20-43 dB动态EVM

•POUT=+18 dBm MCS9 VHT20-35 dB动态EVM

•POUT=+19 dBm MCS7 HT20/40-30 dB动态EVM

•Pout=+20.5dBm MCS0 HE20频谱掩模符合3dB裕度

•针对+3.3 V操作进行了优化

•30 dB Tx增益

•1.7 dB噪声系数

•15.5 dB Rx增益和7 dB旁路损耗

•Rx路径上的18 dB 5 GHz抑制

•集成直流和射频功率耦合器

应用

•接入点

•无线路由器

•客户设备

•客户驻地设备

•物联网

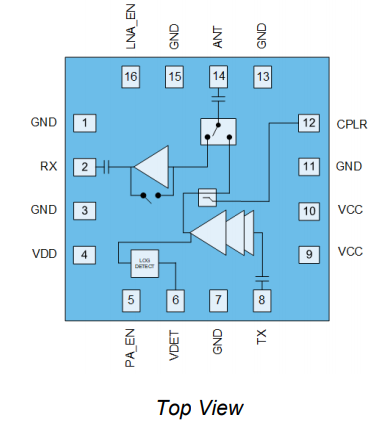

功能图

QPF4239TR13集成前端模块的规格参数、特性应用及功能图
