QPF4005SR前端模块的规格参数、特性应用及功能图

2024/12/25 14:11:47

浏览次数: 16

QPF4005是一款双通道多功能氮化镓MMIC前端模块电子元器件，适用于39GHz相控阵5G基站和终端。对于每个通道，多功能MMIC芯片结合了低噪声放大器、低插入损耗高隔离TR开关和高增益高效多级PA。

QPF4005的工作频率范围为37 GHz至40.5 GHz。接收路径（LNA+T/R SW）被设计为提供15dB的增益和小于4.5dB的噪声系数。发射路径（PA+T/R SW）提供18dB的小信号增益和每个信道2W的饱和输出功率。

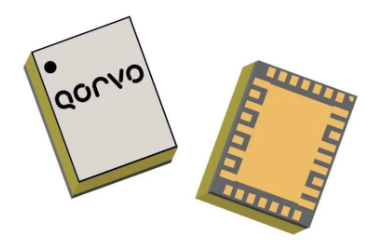

紧凑的4.5 mm x 6.0 mm表面贴装封装配置旨在满足紧凑的晶格间距要求，并支持多通道/双极化相控阵应用。

QPF4005是在Qorvo的0.15um GaN on SiC工艺上制造的。它被封装在一个内嵌铜散热片的气腔层压封装中。铜块与低热阻芯片连接工艺相结合，使QPF4005能够在相控阵应用所需的极端温度下运行。

规格参数

工作频率:37 GHz to 40.5 GHz

NF—噪声系数:4.2 dB

工作电源电压:20 V

最大工作温度:+ 95 C

增益:18 dB, 23 dB

最小工作温度:- 40 C

单位重量:4.675 g

特性

•频率范围：37-40.5 GHz

•RX噪声系数：4.2dB

•RX小信号增益：18dB

•RX输出TOI:17 dBm

•TX小信号增益：23dB

•TX饱和功率：33dBm

•TX线性度：4%EVM@24 dBm平均Pout

•TX PAE:7%@24 dBm平均功率

•包装尺寸：4.5 x 6.0 x 1.8毫米

应用

•5G无线基站和终端

•点对点通信

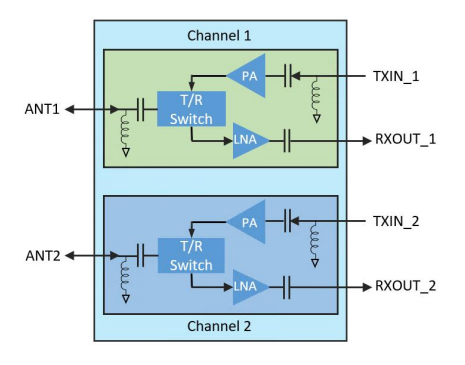

功能图
