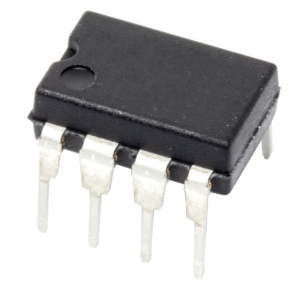

ADM485是一款差分线路收发器电子元器件，适用于多点总线传输线路的高速双向数据通信。它针对平衡数据传输而设计，符合EIA标准RS-485和RS-422。该器件内置一个差分线路驱动器和一个差分线路接收器，驱动器和接收器均可独立使能。禁用时，输出处于三态。 ADM485采用+5 V单电源供电。热关断电路可防止总线竞争或输出短路导致功耗过大。故障条件下，如果检测到内部驱动器电路的温度显著升高，此特性将强制驱动器输出进入高阻抗状态。
一条总线上最多可以同时连接32个收发器，但任一时间只能使能一个驱动器。因此，其余禁用的驱动器不能向总线提供负载。为此，ADM485驱动器在禁用和关断时处于高输出阻抗状态。
当收发器不用时，这可以使负载效应降至低点。在-7 V至+12 V的整个共模电压范围内，驱动器均可保持高阻抗输出。
如果输入未连接（浮地），接收器所具有的故障安全特性将使输出保持逻辑高状态。
ADM485采用BiCMOS工艺制造，这是一种将低功耗CMOS与快速开关双极性技术相结合的先进混合工艺技术。所有输入和输出均提供ESD保护；所有驱动器输出均有较高的源电流和吸电流能力。一个外延层用来防止闩锁。
ADM485的开关速度极快。驱动器传播延迟极小，数据传输速率最高可达5 Mb/s，而低偏斜则使电磁辐射(EMI)降至低点。该器件的额定温度范围为商用和工业温度范围，提供8引脚DIL/SOIC封装。
规格参数
激励器数量:1 Driver
接收机数量:1 Receiver
数据速率:5 Mb/s
电源电压-最大:5 V
电源电压-最小:5 V
最小工作温度:- 40 C
最大工作温度:+ 85 C
高度:3.43 mm
长度:9.27 mm
输入/输出端数量:1
输入线路数量:10 at RS-422, 32 at RS-485
输出线路数量:1
工作电源电流:2.2 mA
工作电源电压:5 V
宽度:7.24 mm
单位重量:1 g
特性
• 符合EIA RS-485标准
• 数据速率：5 Mbps
• 5 V单电源
• 总线共模范围：–7 V至+12 V
• 高速、低功耗BiCMOS工艺
应用
低功耗RS-485系统
DTE/DCE接口
分组交换
局域网（LNA）
数据集中
数据多路复用器
综合业务数字网

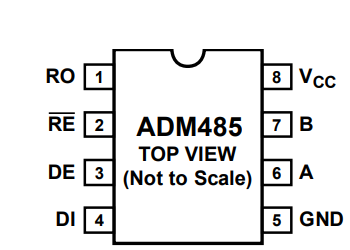

引脚图
