AD9244是一款单芯片、14位、65 MSPS模数转换器（ADC）电子元器件，采用5 V单电源供电，内置一个片内高性能采样保持放大器和基准电压源。它采用多级差分流水线架构，内置输出纠错逻辑，在65 MSPS数据速率时可提供14位精度，并保证在整个工作温度范围内无失码。
AD9244具有一个片上可编程基准电压源。也可以选用外部基准电压，以满足应用的直流精度与温度漂移要求。
采用一个差分时钟输入来控制所有内部转换周期。数字输出数据格式为标准二进制或二进制补码。超量程（OTR）信号表示溢出状况，可由最高有效位来确定是下溢还是上溢。

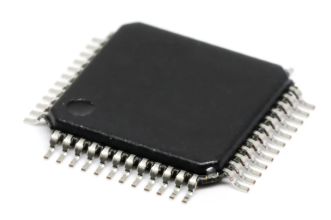

AD9244采用的CMOS工艺制造，提供48引脚表面贴装塑料封装（48-LQFP），额定温度范围为-40°C至+85°C工业温度范围。
规格参数
分辨率:14 bit
通道数量:1 Channel
采样比:65 MS/s
输入类型:Differential
结构:Pipeline
模拟电源电压:5 V
数字电源电压:2.7 V to 5.25 V
SNR – 信噪比:74.8 dB
最小工作温度:- 40 C
最大工作温度:+ 85 C
DNL - 微分非线性:+/- 1 LSB
增益误差:+/- 2 %FSR
高度:1.4 mm
INL - 积分非线性:+/- 4 LSB
输入电压:1 Vp-p/2 Vp-p
长度:7 mm
ADC 输入端数量:1 Input
转换器数量:1 Converter
工作电源电压:5 V
Pd-功率耗散:640 mW
电源电压-最大:5 V
电源电压-最小:5 V
宽度:7 mm
单位重量:181.700 mg
特性
• 低功耗：
- 590 mW（65 MSPS，Fin至Nyquist频率）
- 340 mW（40 MSPS，Fin至Nyquist频率）
• 片内基准电压源和采样保持
• 750 MHz模拟输入带宽
• 信噪比（SNR）：73 dBc（至Nyquist频率）
• 无杂散动态范围（SFDR）：86 dBc（至Nyquist频率）
• 微分非线性（DNL）：±0.7 LSB
应用
通信子系统（微蜂窝、微微蜂窝）
医疗和高端成像设备
试验和测量设备

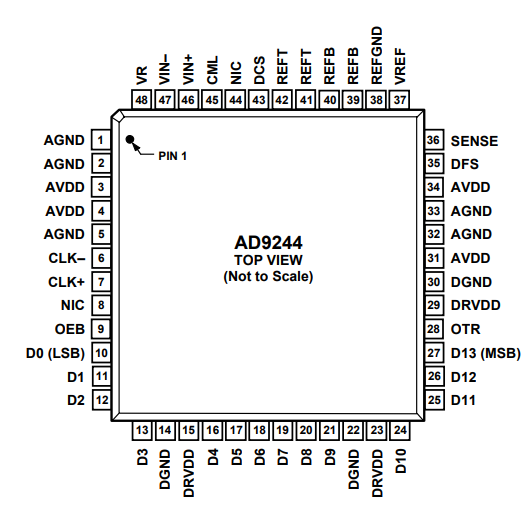

引脚图
