LTC1050HS8#PBF运算放大器的规格参数、特性应用及引脚图

2024/12/26 13:50:32
浏览次数: 54

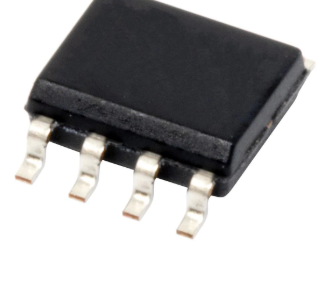

LTC®1050 是一款高性能、低成本零漂移运算放大器电子元器件。LTC1050 的独特成就是实现了其他斩波放大器通常在外部需要的两个采样及保持电容器的片内集成。而且，与其他带或不带内部采样及保持电容器的斩波器稳定型放大器相比，LTC1050 还可提供更好的整体 DC 和 AC 性能组合。

LTC1050HS8#PBF运算放大器的规格参数、特性应用及引脚图

LTC1050 具有 0.5μV 的失调电压、0.01μV/°C 的漂移、1.6μVP-P 的 DC 至 10Hz 输入噪声电压、和 160dB 的典型电压增益。4V/μs 转换速率和 2.5MHz 增益带宽乘积的实现仅需使用 1mA 的电源电流。

从正和负饱和状态的过载恢复时间分别为 1.5ms 和 3ms，比采用外部电容器的斩波放大器加快了约 100 倍。引脚 5 是任选的外部时钟输入，适用于同步目的。

LTC1050 采用标准的 8 引脚金属罐、塑料和陶瓷双列直插式封装以及 SO-8 封装。LTC1050 可以作为大多数标准运放的改进型插入式替代产品。

规格参数

通道数量:1 Channel

GBP-增益带宽产品:2.5 MHz

SR - 转换速率 :4 V/us

Vos - 输入偏置电压 :500 nV

Ib - 输入偏流:10 pA

电源电压-最大:18 V

电源电压-最小:4.75 V

工作电源电流:1 mA

每个通道的输出电流:6 mA

CMRR - 共模抑制比:140 dB

高度:1.75 mm

In—输入噪声电流密度:0.0018 pA/sqrt Hz

Ios - 输入偏置电流 :20 pA

PSRR - 电源抑制比:140 dB

单位重量:3.415 g

特性

• 无需外部组件

• 噪声指标经过测试并得到保证

• 低混叠误差

• 最大失调电压：5μV

• 最大失调电压漂移：0.05μV/°C

• 低噪声：1.6μVP-P (0.1Hz 至 10Hz)

• 最小电压增益：130dB

• 最小 PSRR：125dB

• 最小 CMRR：120dB

• 低电源电流：1mA

• 单电源操作：4.75V 至 16V

• 输入共模范围包括地电位

• 输出摆动至地电位

• 典型过载恢复时间：3ms

应用

■热电偶放大器

■电子秤

■医疗器械

■应变计放大器

■高分辨率数据采集

■直流精确RC有源滤波器

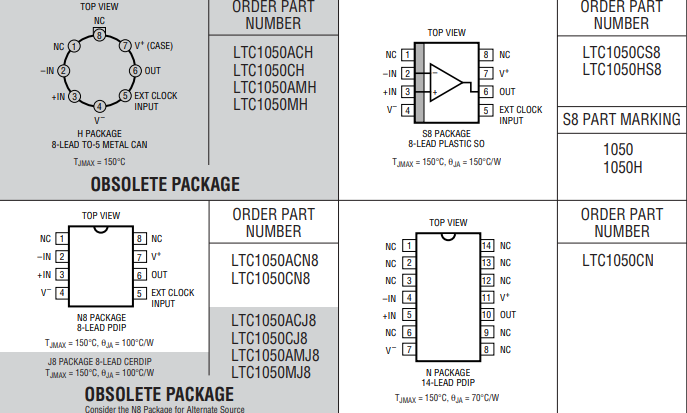

引脚图

LTC1050HS8#PBF运算放大器的规格参数、特性应用及引脚图
在线留言询价
