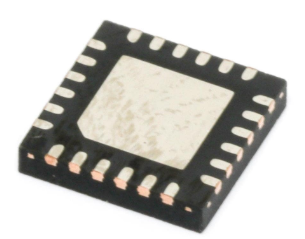

HMC1122是一款6位数字衰减器电子元器件，工作频率范围为0.1 GHz至6 GHz，以0.5 dB步长提供31.5 dB的衰减控制范围。
HMC1122采用硅工艺实现，提供超快速建立时间、低功耗和高ESD鲁棒性。该器件具有安全状态转换特性，并针对频率和温度范围内出色的步长精度和高线性度进行了优化。RF输入与输出为匹配元件。该设计为双向；因此，RF输入与输出可以互换。
HMC1122采用3.3 V至5 V单电源供电，由于集成了片内稳压器，性能不会发生变化。
该器件集成一个驱动器，支持对衰减器进行串行和并行控制。该器件还提供用户可选上电状态和串行输出端口，可级联其他串行控制元件。该器件采用符合RoHS标准的紧凑型4 mm × 4 mm LFCSP封装，与HMC624A引脚兼容。
规格参数
衰减:31.5 dB
最大频率:6 GHz
阻抗:50 Ohms
位数:6 bit
通道数量:1 Channel
衰减器步长:0.5 dB
最大工作温度:+ 85 C
最小工作温度:- 40 C
单位重量:1.842 g
特性
• 衰减范围：0.5 dB LSB步进至31.5 dB
• 低插入损耗
• 1.1 dB（1 GHz时）
• 1.3 dB（2 GHz时）
• 典型步进误差：小于±0.1 dB
• 出色的衰减精度
• 安全状态转换
• 高线性度
• 输入0.1dB压缩(P0.1dB)：30 dBm（典型值）
• 输出三阶交调截点(IP3)：55 dBm（典型值）
• RF建立时间（0.05 dB最终RF输出）：250 ns
• 低相移误差：6° (1 GHz)
• 单电源供电：3.3 V至5 V
• ESD额定值：2级(2 kV HBM)
• 24引脚、4mm× 4mm LFCSP封装：16mm2
• 与HMC624A引脚兼容
应用
蜂窝基础设施
微波无线电和甚小口径终端
测试设备和传感器
中频和射频设计

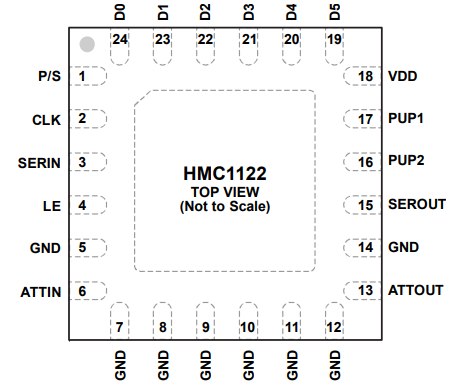

引脚图
