MADRCC0007栅极驱动器的规格参数、特性应用及功能图
2024/12/26 14:23:16
浏览次数:
89
MADRCC0007是一款四通道驱动器电子元器件，用于将TTL控制输入转换为GaAs FET微波开关和衰减器的栅极控制电压。高速模拟CMOS技术用于在中高速下实现低功耗，包括大多数微波开关应用。输出高电平可选为0至+2.0V（相对于GND），以优化控制设备在低频下的互调产物。
规格参数

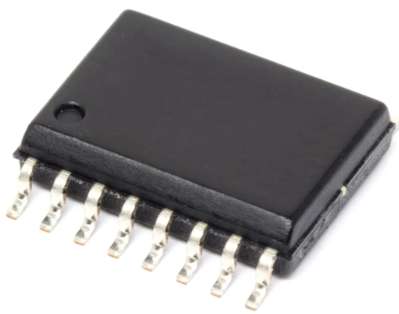

封装 / 箱体:SOIC-16
电源电压-最小:4.5 V
电源电压-最大:5.5 V
最小工作温度:- 40 C
最大工作温度:+ 85 C
封装:Bulk
商标:MACOM
工作电源电流:1 mA
工作电源电压:5 V
Pd-功率耗散:500 mW
单位重量:666 mg
特性
·符合RoHS标准的SWD-119版本
·260°C回流兼容
·无卤素“绿色”模塑料
·铜上镀100%哑光锡
·低成本塑料SOIC-16包装
·低功耗
·正电压控制
·高速CMOS技术
·四通道
应用
·航空航天与国防
·主义

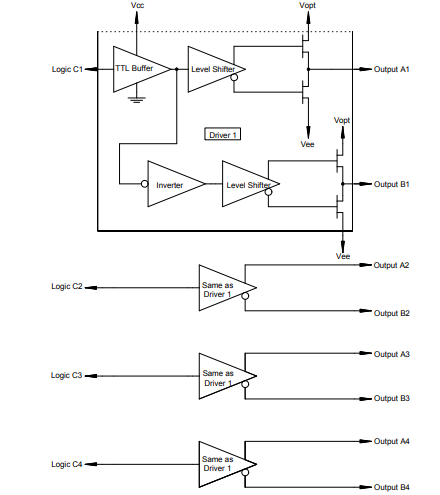

功能图
